স্টিলের খাদ কী: রচনা, প্রকার এবং ফোরজিংস

ইস্পাত খাদ কি - একটি সরাসরি উত্তর

ইস্পাত মূলত লোহা এবং কার্বনের একটি সংকর ধাতু, যেখানে কার্বনের পরিমাণ সাধারণত থেকে থাকে ওজন দ্বারা 0.02% থেকে 2.14% . যাইহোক, যখন লোকেরা জিজ্ঞাসা করে "ইস্পাতের সংকর ধাতু কী," তারা প্রায়শই বিশেষভাবে খাদ ইস্পাতকে উল্লেখ করে - ইস্পাতের একটি বিভাগ যা ক্রোমিয়াম, নিকেল, মলিবডেনাম, ভ্যানডিয়াম, ম্যাঙ্গানিজ, সিলিকন, বা টংস্টেনের মতো এক বা একাধিক অতিরিক্ত খাদ উপাদান অন্তর্ভুক্ত করে প্লেইন কার্বন স্টিলের বাইরে যায়। এই অতিরিক্ত উপাদানগুলি ইচ্ছাকৃতভাবে নির্দিষ্ট যান্ত্রিক, ভৌত বা রাসায়নিক বৈশিষ্ট্যগুলিকে উন্নত করার জন্য প্রবর্তন করা হয় যা একা কার্বন অর্জন করতে পারে না।

ব্যবহারিক পদে, খাদ ইস্পাত দুটি বিস্তৃত বিভাগে বিভক্ত: কম খাদ ইস্পাত , যেখানে মোট অ্যালোয়িং কন্টেন্ট 8% এর নিচে, এবং উচ্চ খাদ ইস্পাত , যেখানে মোট অ্যালোয়িং কন্টেন্ট 8% অতিক্রম করে। স্টেইনলেস স্টিল, টুল স্টিল এবং হাই-স্পিড স্টিল সবই হাই-অ্যালয় ক্যাটাগরির অধীনে পড়ে। সংমিশ্রণকারী উপাদানগুলির নির্দিষ্ট সংমিশ্রণ এবং ঘনত্ব সরাসরি ইস্পাতের শক্তি, কঠোরতা, দৃঢ়তা, জারা প্রতিরোধের এবং জোড়যোগ্যতা নির্ধারণ করে।

খাদ স্টিলের সবচেয়ে শিল্পগতভাবে উল্লেখযোগ্য অ্যাপ্লিকেশনগুলির মধ্যে একটি হল এর উত্পাদন খাদ ইস্পাত forgings - কম্প্রেসিভ ফোর্সের মাধ্যমে আকৃতির উপাদানগুলি যা কাস্টিং বা মেশিনযুক্ত বার স্টকের তুলনায় উচ্চতর শস্য কাঠামো এবং যান্ত্রিক বৈশিষ্ট্য সরবরাহ করে। খাদ ইস্পাতের গঠন বোঝা তাই কীভাবে এই ফোরজিংস ইঞ্জিনিয়ার করা হয় এবং শিল্প জুড়ে প্রয়োগ করা হয় তা বোঝার থেকে অবিচ্ছেদ্য।

স্টিলের মূল অ্যালোয়িং উপাদান এবং তাদের ভূমিকা

ইস্পাতে যোগ করা প্রতিটি অ্যালোয়িং উপাদান একটি স্বতন্ত্র ধাতুবিদ্যার উদ্দেশ্যে কাজ করে। নিম্নলিখিত ব্রেকডাউনটি সর্বাধিক ব্যবহৃত উপাদানগুলি এবং তারা যে নির্দিষ্ট বৈশিষ্ট্যগুলি প্রদান করে তা কভার করে:

ক্রোমিয়াম (Cr)

থেকে ক্রমিক পরিমাণে ক্রোমিয়াম যোগ করা হয় 0.5% থেকে 30% আবেদনের উপর নির্ভর করে। 10.5% এর বেশি ঘনত্বে, এটি ইস্পাত পৃষ্ঠে একটি প্যাসিভ অক্সাইড স্তর তৈরি করে, যা আমরা স্টেইনলেস স্টিল হিসাবে জানি। কম ঘনত্বে, ক্রোমিয়াম কঠোরতা, পরিধান প্রতিরোধ ক্ষমতা এবং উচ্চ-তাপমাত্রা শক্তি উন্নত করে। AISI 4140 এবং 4340-এর মতো গ্রেড উভয়েই একটি মূল উপাদান হিসেবে ক্রোমিয়াম ধারণ করে এবং এগুলি লোড-বেয়ারিং অ্যাপ্লিকেশানগুলিতে অ্যালয় স্টিল ফোরজিংসের জন্য সর্বাধিক নির্দিষ্ট গ্রেডগুলির মধ্যে একটি।

নিকেল (Ni)

নিকেল কঠোরতা বাড়ায়, বিশেষ করে নিম্ন তাপমাত্রায়, এটি ক্রায়োজেনিক অ্যাপ্লিকেশন এবং আর্কটিক-পরিবেশ সরঞ্জামের জন্য অপরিহার্য করে তোলে। সাধারণত এর মধ্যে ব্যবহৃত হয় 1% এবং 9% , নিকেল জারা প্রতিরোধের উন্নতি করে এবং শক্ত হওয়ার পরে নমনীয়তা বজায় রাখতে সহায়তা করে। গ্রেড 9Ni ইস্পাত, যা প্রায় 9% নিকেল ধারণ করে, ব্যাপকভাবে তরলীকৃত প্রাকৃতিক গ্যাস (LNG) স্টোরেজ ট্যাঙ্কের জন্য ব্যবহৃত হয় যা −196°C এর কম তাপমাত্রায় কাজ করে।

মলিবডেনাম (Mo)

এমনকি অল্প পরিমাণে - সাধারণত 0.15% থেকে 0.30% - মলিবডেনাম নাটকীয়ভাবে কঠোরতা, উচ্চ তাপমাত্রায় হামাগুড়ি প্রতিরোধ ক্ষমতা এবং ক্ষয় প্রতিরোধের উন্নতি করে। ক্রোমিয়াম-মলিবডেনাম (CrMo) স্টিলগুলিতে, যা উচ্চ-চাপের পাইপিং এবং অ্যালয় স্টিল ফোরজিংসের জন্য বিদ্যুত উত্পাদন খাতে মানক উপাদান, মলিবডেনাম তাপ সাইক্লিংয়ের অধীনে দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতার জন্য গুরুত্বপূর্ণ।

ভ্যানডিয়াম (V)

ভ্যানডিয়াম সাধারণত নিচের ঘনত্বে ব্যবহৃত হয় 0.2% , তবুও এর শস্য-শুদ্ধকরণ প্রভাব উল্লেখযোগ্য। এটি সূক্ষ্ম কার্বাইড এবং নাইট্রাইড তৈরি করে যা শস্যের সীমানা পিন করে, যার ফলে সূক্ষ্ম মাইক্রোস্ট্রাকচার এবং উন্নত ক্লান্তি শক্তি। ভ্যানডিয়াম-সংশোধিত গ্রেডগুলি সাধারণত নকল ক্র্যাঙ্কশ্যাফ্ট, সংযোগকারী রড এবং গিয়ার ফাঁকাগুলিতে ব্যবহৃত হয় যেখানে ক্লান্তি জীবন সবচেয়ে বেশি।

ম্যাঙ্গানিজ (Mn)

ম্যাঙ্গানিজ কার্যত সমস্ত স্টিলে উপস্থিত থাকে, সাধারণত এর মধ্যে 0.3% এবং 1.6% . এটি একটি ডিঅক্সিডাইজার হিসাবে কাজ করে, গরম স্বল্পতা রোধ করতে সালফারের সাথে একত্রিত হয় এবং শক্তি এবং কঠোরতা বৃদ্ধি করে। উচ্চতর ম্যাঙ্গানিজ স্টিল - যেমন প্রায় 12-14% Mn সহ হ্যাডফিল্ড স্টিল — ব্যতিক্রমী পরিশ্রম-কঠোর আচরণ প্রদর্শন করে, যা তাদের খনির সরঞ্জাম এবং রেল ক্রসিংয়ের মতো প্রভাব-প্রতিরোধী অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

সিলিকন (Si)

সিলিকন প্রাথমিকভাবে একটি ডিঅক্সিডাইজার কিন্তু শক্তি এবং কঠোরতা উন্নত করে। বসন্ত স্টীল এবং বৈদ্যুতিক ইস্পাত, সিলিকন কন্টেন্ট হিসাবে উচ্চ হতে পারে 4.5% , যেখানে এটি উল্লেখযোগ্যভাবে চৌম্বকীয় ক্ষতি হ্রাস করে এবং বৈদ্যুতিক প্রতিরোধ ক্ষমতা উন্নত করে। স্ট্রাকচারাল অ্যালয় স্টিলগুলিতে, সিলিকন সামগ্রী সাধারণত 0.15% এবং 0.35% এর মধ্যে নিয়ন্ত্রিত হয়।

টংস্টেন (W) এবং কোবাল্ট (Co)

টংস্টেন স্থিতিশীল কার্বাইড গঠন করে যা উচ্চ তাপমাত্রায় কঠোরতা বজায় রাখে — পর্যন্ত 600°C এবং তার উপরে — M2 এবং T1 এর মতো উচ্চ-গতির টুল স্টিলে এটি অপরিহার্য করে তোলে। কোবাল্ট আরও গরম কঠোরতা বাড়ায় এবং প্রিমিয়াম কাটিয়া টুল অ্যাপ্লিকেশনগুলিতে টংস্টেনের সাথে ব্যবহার করা হয়।

সাধারণ খাদ ইস্পাত গ্রেড এবং তাদের রচনা

নীচের সারণীটি বেশ কয়েকটি ব্যাপকভাবে ব্যবহৃত অ্যালয় স্টিলের গ্রেড, তাদের নামমাত্র রচনা এবং তাদের প্রাথমিক প্রয়োগের ক্ষেত্রগুলিকে সংক্ষিপ্ত করে, বিশেষ করে অ্যালয় স্টিলের ফোরজিংসের ক্ষেত্রে:

খাদ ইস্পাত Forgings অন্যান্য ফর্ম থেকে ভিন্ন করে তোলে কি

যখন খাদ ইস্পাত ফোরজিং এর মাধ্যমে প্রক্রিয়া করা হয় - বিলেট থেকে ঢালাই, ঘূর্ণায়মান বা মেশিনিং এর বিপরীতে - ফলে উপাদানটি একটি মৌলিকভাবে ভিন্ন অভ্যন্তরীণ কাঠামো প্রদর্শন করে। ফোরজিং ধাতুকে কম্প্রেসিভ বলের অধীনে কাজ করে, হয় গরম বা ঠান্ডা, যা বেশ কিছু গুরুত্বপূর্ণ ধাতববিদ্যার ফলাফল অর্জন করে:

• শস্য পরিশোধন: ফোরজিং প্রক্রিয়া মোটা ঢালাই শস্যের কাঠামোকে সূক্ষ্ম, ইকুয়াক্সড দানায় ভেঙে দেয়। সূক্ষ্ম শস্য মানে উচ্চ দৃঢ়তা এবং ভাল ক্লান্তি প্রতিরোধের। অ্যালয় স্টিলের ফোরজিংসে, এটি ভ্যানাডিয়াম এবং নিওবিয়ামের মতো শস্য-পরিশোধক উপাদান দ্বারা প্রশস্ত করা হয়।
• শস্য প্রবাহ প্রান্তিককরণ: যখন খাদ ইস্পাত কাছাকাছি-নেট আকৃতিতে জাল করা হয়, তখন শস্য প্রবাহ যন্ত্রের মাধ্যমে কাটা না হয়ে অংশটির কনট্যুর অনুসরণ করে। এই দিকনির্দেশক শস্য কাঠামো প্রাথমিক চাপের দিক থেকে প্রসার্য শক্তি এবং ক্লান্তি জীবনকে উল্লেখযোগ্যভাবে উন্নত করে — ক্র্যাঙ্কশ্যাফ্ট, সংযোগকারী রড এবং ফ্ল্যাঞ্জের মতো উপাদানগুলির একটি গুরুত্বপূর্ণ সুবিধা।
• অভ্যন্তরীণ শূন্যতা দূরীকরণ: সাধারণত 1100°C এবং 1250°C এর মধ্যে তাপমাত্রায় হট ফোরজিং কোনো অভ্যন্তরীণ ছিদ্র বা সঙ্কুচিত গহ্বর বন্ধ করে দেয় যা মূল পিণ্ডের দৃঢ়করণের সময় গঠিত হতে পারে, যার ফলে একটি সমজাতীয়, ঘন পণ্য তৈরি হয়।
• উন্নত প্রভাব প্রতিরোধের: অ্যালয় স্টিল ফোরজিংসে সূক্ষ্ম শস্য কাঠামো এবং দিকনির্দেশক ফাইবার প্রবাহের সংমিশ্রণের ফলে চার্পি ভি-খাঁজ প্রভাবের মানগুলি হতে পারে 30% থেকে 50% বেশি অনুপ্রস্থ দিক পরীক্ষা করা সমতুল্য ঢালাই তুলনায়.

উদাহরণ স্বরূপ, একটি AISI 4340 ফোরজিং তাপ-চিকিৎসা করা 1000 MPa এর প্রসার্য শক্তিতে ঘরের তাপমাত্রায় 80 J এর বেশি একটি Charpy প্রভাব শক্তি প্রদর্শন করতে পারে, যখন অনুরূপ রচনা এবং তাপ চিকিত্সার একটি ঢালাই অভিন্ন অবস্থার অধীনে শুধুমাত্র 50-60 J অর্জন করতে পারে। এই পার্থক্যটি নিছক একাডেমিক নয় - নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে, এটি নির্ধারণ করে যে কোনও উপাদান একটি ওভারলোড অবস্থায় বেঁচে থাকে বা বিপর্যয়মূলকভাবে ভেঙে যায়।

খাদ স্টিলের জন্য ফোরজিং প্রক্রিয়া — বিলেট থেকে ফিনিশড কম্পোনেন্ট পর্যন্ত

উচ্চ-মানের অ্যালয় স্টিল ফোরজিংস উত্পাদন করার জন্য উত্পাদন প্রক্রিয়ার প্রতিটি পর্যায়ে সতর্ক নিয়ন্ত্রণ প্রয়োজন। নীচে গরম-নকল খাদ ইস্পাত উপাদানগুলির জন্য একটি সাধারণ উত্পাদন ক্রম রয়েছে:

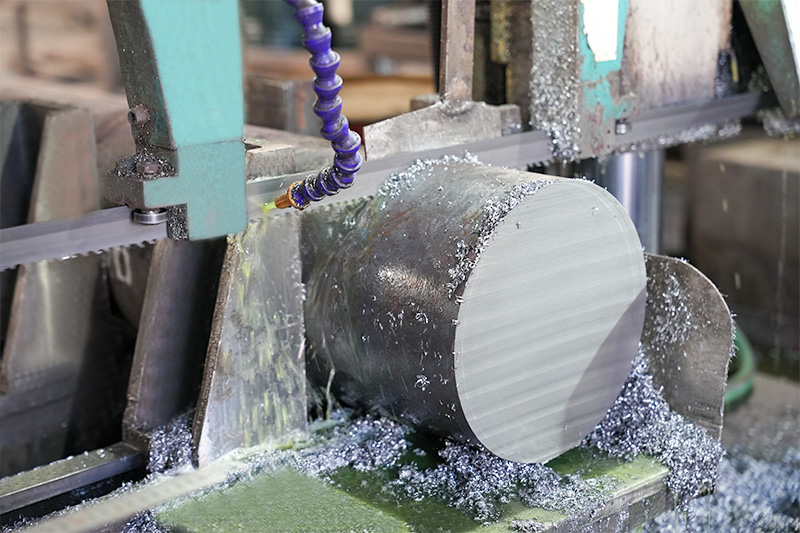

1. কাঁচামাল নির্বাচন এবং সার্টিফিকেশন: খাদ ইস্পাত বিলেট বা ইঙ্গটগুলি নথিভুক্ত তাপ রসায়ন সহ ইস্পাত প্রস্তুতকারকদের কাছ থেকে নেওয়া হয়, যা নিশ্চিত করে যে সমস্ত খাদ উপাদানের ঘনত্ব স্পেসিফিকেশন পূরণ করে। আগত বিলেটের অতিস্বনক পরীক্ষা সমালোচনামূলক অ্যাপ্লিকেশনের জন্য আদর্শ অনুশীলন।
2. গরম করা: বিলেটগুলি গ্যাস-চালিত বা বৈদ্যুতিক চুল্লিগুলিতে উপযুক্ত ফোরজিং তাপমাত্রায় গরম করা হয়, সাধারণত এর মধ্যে 1100°C এবং 1250°C সবচেয়ে কম খাদ গ্রেডের জন্য। সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ পৃষ্ঠ স্তরের ডিকারবুরাইজেশন প্রতিরোধ করে এবং ক্রস-সেকশনের মাধ্যমে অভিন্ন প্লাস্টিকতা নিশ্চিত করে।
3. ফরজিং অপারেশন: জ্যামিতি এবং প্রয়োজনীয় শস্য প্রবাহের উপর নির্ভর করে, বিলেট নকল, আঁকা বা বন্ধ ডাইগুলিতে চাপা দিয়ে বিপর্যস্ত হতে পারে। বড় অ্যালয় স্টিলের ফোরজিংস — যেমন 500 মিমি বোরের বেশি চাপের জাহাজের ফ্ল্যাঞ্জগুলি — সাধারণত হাইড্রোলিক প্রেসে তৈরি হয় 2,000 থেকে 10,000 টন ক্ষমতা .
4. নিয়ন্ত্রিত কুলিং: ফোরজি করার পরে, নিয়ন্ত্রিত কুলিং — হয় বাতাসে, চুল্লিতে বা অন্তরক কম্বলের নীচে — হার্ড মার্টেনসাইট তৈরিতে বাধা দেয় যা উপাদানটি ফাটল করতে পারে বা পরবর্তী তাপ চিকিত্সার জন্য অনুপযুক্ত অবশিষ্ট স্ট্রেস প্রবর্তন করতে পারে।
5. তাপ চিকিত্সা: বেশিরভাগ অ্যালয় স্টিলের ফোরজিংস চূড়ান্ত যান্ত্রিক সম্পত্তির স্পেসিফিকেশন অর্জনের জন্য অস্টিনিটাইজিং, নিভেনিং এবং টেম্পারিং (QT) এর মধ্য দিয়ে যায়। অস্টিনিটাইজিং তাপমাত্রা, নিভানোর মাধ্যম (জল, তেল বা পলিমার), এবং টেম্পারিং তাপমাত্রা এবং সময় সবই গুরুত্বপূর্ণ পরিবর্তনশীল। উদাহরণ স্বরূপ, AISI 4140 forgings destined for oil country tubular goods (OCTG) অ্যাপ্লিকেশনের মধ্যে সাধারণত টেম্পারড হয় 540°C এবং 650°C শক্তি এবং বলিষ্ঠতার প্রয়োজনীয় ভারসাম্য অর্জন করতে।
6. অ-ধ্বংসাত্মক পরীক্ষা (NDT): ডেলিভারির আগে অভ্যন্তরীণ এবং পৃষ্ঠের অখণ্ডতা যাচাই করার জন্য চূড়ান্ত ফোরজিংস অতিস্বনক পরীক্ষা (UT), চৌম্বকীয় কণা পরিদর্শন (MPI), বা রঞ্জক অনুপ্রবেশ পরিদর্শন (DPI) এর অধীন।
7. যান্ত্রিক পরীক্ষা এবং সার্টিফিকেশন: কম্পোনেন্টের সাথে অবিচ্ছিন্নভাবে তৈরি টেস্ট রিং বা প্রলম্বনগুলি প্রসার্য, কঠোরতা এবং প্রভাব পরীক্ষার জন্য মেশিন করা হয়। ফলাফলগুলি একটি উপাদান পরীক্ষার রিপোর্টে (MTR) নথিভুক্ত করা হয় যা গ্রাহকের কাছে জালিয়াতির সাথে থাকে।

যে শিল্পগুলি খাদ ইস্পাত ফোরজিংসের উপর খুব বেশি নির্ভর করে

অ্যালয় স্টিল ফোরজিংসের চাহিদা এমন শিল্পগুলির দ্বারা চালিত হয় যেখানে কাঠামোগত অখণ্ডতা আলোচনার অযোগ্য এবং যেখানে ব্যর্থতা গুরুতর পরিণতি বহন করে — তা অর্থনৈতিক, পরিবেশগত বা মানুষের সুরক্ষার ক্ষেত্রেই হোক না কেন। নিম্নলিখিত খাতগুলি সবচেয়ে উল্লেখযোগ্য ভোক্তা:

তেল ও গ্যাস

ওয়েলহেড সরঞ্জাম, ক্রিসমাস ট্রি বডি, গেট ভালভ, ফ্ল্যাঞ্জ এবং সাবসি সংযোগকারীগুলি নিয়মিতভাবে অ্যালয় স্টিল ফোরজিংস হিসাবে তৈরি করা হয়। গ্রেড যেমন F22 (2.25Cr-1Mo) , F91 (9Cr-1Mo-V), এবং F8 এবং F44-এর মতো নিম্ন-তাপমাত্রার গ্রেডগুলি ASTM A182-এর অধীনে উচ্চ চাপ এবং উন্নত বা উপ-পরিবেষ্টিত তাপমাত্রার অধীনে কাজ করা ফ্ল্যাঞ্জ এবং ফিটিংগুলির জন্য নির্দিষ্ট করা হয়েছে। খাদ রসায়ন এবং ফোরজিং প্রক্রিয়ার সংমিশ্রণ নিশ্চিত করে যে এই উপাদানগুলি 15,000 psi-এর বেশি ওয়েলহেড চাপ সহ্য করে এবং টক পরিষেবা পরিবেশে হাইড্রোজেন-প্ররোচিত ক্র্যাকিং (HIC) প্রতিরোধ করে।

মহাকাশ এবং প্রতিরক্ষা

ল্যান্ডিং গিয়ার উপাদান, স্ট্রাকচারাল এয়ারফ্রেম সদস্য, ইঞ্জিন শ্যাফ্ট, এবং অস্ত্র সিস্টেমের অংশগুলি AISI 4340, 300M (ভ্যানেডিয়াম এবং সিলিকন সংযোজন সহ একটি পরিবর্তিত 4340) এবং ম্যারেজিং স্টিলস সহ গ্রেড থেকে অ্যালয় স্টিল ফোরজিংস হিসাবে উত্পাদিত হয়। এই অ্যাপ্লিকেশনগুলির জন্য চূড়ান্ত প্রসার্য শক্তি প্রয়োজনীয়তা নিয়মিতভাবে অতিক্রম করে 1,700 এমপিএ , ন্যূনতম কঠোর ফ্র্যাকচার শক্ততা সহ। ফোরজিং প্রক্রিয়া এখানে অপরিহার্য কারণ কোনো ঢালাই প্রক্রিয়া নির্ভরযোগ্যভাবে এই স্তরগুলিতে শক্তি এবং দৃঢ়তার প্রয়োজনীয় সমন্বয় অর্জন করতে পারে না।

পাওয়ার জেনারেশন

স্টিম টারবাইন রোটর, জেনারেটর শ্যাফ্ট, প্রেসার ভেসেল শেল এবং টারবাইন ডিস্ক উভয়ই প্রচলিত তাপ ও পারমাণবিক বিদ্যুৎ কেন্দ্রে উৎপাদিত সবচেয়ে বড় এবং সবচেয়ে চাহিদাসম্পন্ন অ্যালয় স্টিল ফোরজিংস। একটি একক বৃহৎ টারবাইন রটার ফরজিং এর ওজন বেশি হতে পারে 100 টন এবং ফরজিংয়ের পরে সপ্তাহের নিয়ন্ত্রিত শীতলকরণ এবং তাপ চিকিত্সার প্রয়োজন। CrMoV ইস্পাত (যেমন, 1Cr-1Mo-0.25V) এবং নিকেল-ক্রোমিয়াম-মলিবডেনাম-ভ্যানডিয়াম (NiCrMoV) গ্রেডের মতো উপাদানগুলি 565 ডিগ্রি সেলসিয়াস পর্যন্ত বাষ্প তাপমাত্রায় তাদের দীর্ঘমেয়াদী ক্রীপ প্রতিরোধের জন্য এবং তাদের টেম্পার প্রতিরোধের জন্য নির্দিষ্ট করা হয়েছে।

মোটরগাড়ি এবং ভারী পরিবহন

স্বয়ংচালিত খাত পাওয়ারট্রেন উপাদানগুলির জন্য ব্যাপকভাবে অ্যালয় স্টিল ফোরজিংস ব্যবহার করে — ক্র্যাঙ্কশ্যাফ্ট, সংযোগকারী রড, ক্যামশ্যাফ্ট, ট্রান্সমিশন গিয়ার এবং স্টিয়ারিং নাকল। মাঝারি কার্বন খাদ গ্রেড যেমন AISI 4140, 4340, এবং 8620 সবচেয়ে সাধারণ পছন্দ হয়. আধুনিক মাইক্রোঅ্যালয়েড ফোরজিং স্টিলগুলি (নিওবিয়াম, ভ্যানাডিয়াম বা টাইটানিয়ামের ছোট সংযোজন ধারণকারী) ট্র্যাকশন অর্জন করেছে কারণ তারা আলাদা নিয়ন্ত্রিত এবং মেজাজ অপারেশনের প্রয়োজন ছাড়াই নিয়ন্ত্রিত থার্মোমেকানিকাল প্রক্রিয়াকরণের মাধ্যমে পর্যাপ্ত শক্তি অর্জন করে, উত্পাদন খরচ এবং শক্তি খরচ হ্রাস করে।

খনির এবং নির্মাণ সরঞ্জাম

ড্রাইভ শ্যাফ্ট, বুলডোজার ট্র্যাক লিঙ্ক, হাইড্রোলিক সিলিন্ডারের প্রান্ত, এবং খনির বেলচা এবং খননকারীদের জন্য বালতি পিনগুলি নিয়মিতভাবে বড় অ্যালয় স্টিল ফোরজিংস হিসাবে তৈরি করা হয়। এই উপাদানগুলি ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধান এবং মাঝে মাঝে শক লোডের সাথে মিলিত উচ্চ চক্রীয় লোডিং অনুভব করে। গ্রেডগুলি তাপ চিকিত্সার পরে উচ্চ পৃষ্ঠের কঠোরতা প্রদান করে — সাধারণত ব্রিনেল কঠোরতার মান 300 থেকে 400 HB — পরিধান প্রতিরোধের জন্য পছন্দ করা হয়, যখন প্রভাবের অধীনে ফ্র্যাকচার প্রতিরোধ করার জন্য পর্যাপ্ত মূল শক্ততা বজায় রাখা হয়।

খাদ ইস্পাত ফোরজিংস পরিচালনাকারী স্ট্যান্ডার্ড এবং স্পেসিফিকেশন

আন্তর্জাতিক মান রাসায়নিক গঠন সীমা এবং নিয়ন্ত্রিত শিল্পে ব্যবহৃত অ্যালয় স্টিল ফোরজিংসের জন্য যান্ত্রিক সম্পত্তির প্রয়োজনীয়তা উভয়ই সংজ্ঞায়িত করে। কোনো উপাদান নির্দিষ্ট করার আগে ক্রেতা এবং প্রকৌশলীদের অবশ্যই বুঝতে হবে তাদের আবেদনের ক্ষেত্রে কোন মান প্রযোজ্য। সবচেয়ে ব্যাপকভাবে উল্লেখ করা মান অন্তর্ভুক্ত:

• ASTM A182: নকল বা ঘূর্ণিত খাদ এবং স্টেইনলেস স্টীল পাইপ ফ্ল্যাঞ্জ, নকল জিনিসপত্র এবং উচ্চ-তাপমাত্রা পরিষেবার জন্য ভালভের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন। গ্রেড F5, F9, F11, F22, F91, এবং আরও অনেককে তাদের CrMo উপাধি দ্বারা কভার করে।
• ASTM A336: চাপ এবং উচ্চ-তাপমাত্রার অংশগুলির জন্য ইস্পাত ফোরজিংস কভার করে, যা বিদ্যুত উত্পাদন এবং রাসায়নিক প্রক্রিয়াকরণে জাহাজ, ভালভ এবং ফিটিংগুলির জন্য ব্যবহৃত হয়।
• ASTM A508: চাপযুক্ত জাহাজের জন্য নিভে যাওয়া এবং টেম্পারড ভ্যাকুয়াম-ট্রিটেড কার্বন এবং অ্যালয় স্টিলের ফোরজিংস — পারমাণবিক চাপের জাহাজের প্রয়োগে ব্যাপকভাবে ব্যবহৃত হয়।
• EN 10250: সাধারণ প্রকৌশলের উদ্দেশ্যে ওপেন-ডাই স্টিলের ফোরজিংসের জন্য ইউরোপীয় মান, যেখানে নন-অ্যালয় স্টিল, অ্যালয় স্পেশাল স্টিল এবং স্টেইনলেস স্টিলের অংশগুলি কভার করা হয়।
• ISO 9606 এবং AS 1085: নির্দিষ্ট জাতীয় বাজারে খাদ ইস্পাত ফরজিং যোগ্যতা নিয়ন্ত্রণকারী আঞ্চলিক মান।
• NACE MR0175 / ISO 15156: প্রতি ফোরজিং স্ট্যান্ডার্ড নয়, তবে হাইড্রোজেন সালফাইড (H₂S)-যুক্ত পরিবেশে ব্যবহৃত অ্যালয় স্টিলের উপাদানগুলির প্রয়োজনীয়তা নির্দিষ্ট করে — তেল এবং গ্যাসের টক পরিষেবাতে ফোরজিংসের জন্য কঠোরতা সীমা সহ।

অনেক সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, শুধুমাত্র মান নির্দিষ্ট করা অপর্যাপ্ত। পরিপূরক প্রয়োজনীয়তা - যেমন সাপ্লিমেন্ট S1 (নিম্ন তাপমাত্রায় চার্পি টেস্টিং) , ASTM A388 প্রতি অতিস্বনক পরীক্ষা, বা PWHT সিমুলেশন টেস্টিং - অ্যাপ্লিকেশন-নির্দিষ্ট ঝুঁকিগুলি মোকাবেলা করার জন্য ক্রয় অর্ডারে যোগ করা হয় যা বেস স্ট্যান্ডার্ড সম্পূর্ণরূপে কভার করে না।

যান্ত্রিক বৈশিষ্ট্য: খাদ ইস্পাত Forgings তুলনা কিভাবে

অ্যালয় স্টিল ফোরজিংসের মাধ্যমে অর্জনযোগ্য যান্ত্রিক বৈশিষ্ট্যগুলি গ্রেড, তাপ চিকিত্সার অবস্থা এবং বিভাগের আকারের উপর নির্ভর করে খুব বিস্তৃত পরিসরে বিস্তৃত। নিম্নোক্ত সারণীটি নিভে যাওয়া এবং টেম্পারড অবস্থায় সাধারণত নকল খাদ ইস্পাত গ্রেডগুলির জন্য প্রতিনিধিত্বমূলক সম্পত্তি ডেটা সরবরাহ করে:

অ্যালয় স্টিল ফোরজিংস ব্যবহারকারীদের জন্য একটি গুরুত্বপূর্ণ ধারণা হল বিভাগের আকার প্রভাব . ফোরজিং ক্রস-সেকশন বৃদ্ধির সাথে সাথে, উপাদানটির মূলটি নিভানোর সময় আরও ধীরে ধীরে ঠান্ডা হয়, যার ফলে পৃষ্ঠের তুলনায় কঠোরতা এবং শক্তির মান কম হয়। এটি কঠোরতা দ্বারা চিহ্নিত করা হয় - সাধারণত জোমিনি এন্ড-কোনচ টেস্ট দ্বারা পরিমাপ করা হয়। উচ্চ কঠোরতা সহ গ্রেডগুলি (যেমন AISI 4340 বনাম AISI 4140) বৃহত্তর বিভাগে আরও ধারাবাহিকভাবে কঠোরতা বজায় রাখে, যে কারণে 4340 হল বড়-ব্যাসের শ্যাফ্ট এবং পুরু ডিস্কের মতো ভারী-সেকশন ফোরজিংসের জন্য পছন্দের পছন্দ।

খাদ ইস্পাত Forgings জন্য তাপ চিকিত্সা বিকল্প

তাপ চিকিত্সা হল যেখানে ইস্পাতের মিশ্র রসায়নকে ফোরজিংয়ের চূড়ান্ত যান্ত্রিক বৈশিষ্ট্যে অনুবাদ করা হয়। বিভিন্ন চিকিত্সা রুট একই খাদ ইস্পাত গ্রেড থেকে ব্যাপকভাবে ভিন্ন সম্পত্তি প্রোফাইল উত্পাদন করে:

স্বাভাবিককরণ

870°C–950°C তাপমাত্রায় গরম করা এবং এয়ার-কুলিং শস্যের গঠনকে পরিমার্জিত করে এবং ফোরজিং প্রক্রিয়া থেকে অভ্যন্তরীণ চাপ দূর করে। নরমালাইজড অ্যালয় স্টিলের ফোরজিংসের মাঝারি শক্তি এবং যুক্তিসঙ্গত দৃঢ়তা থাকে কিন্তু সাধারণত স্ট্রাকচারাল অ্যাপ্লিকেশানগুলির জন্য ব্যবহার করা হয় না যেখানে নিভে যাওয়া-এবং-টেম্পারড বৈশিষ্ট্যগুলির প্রয়োজন হয়।

নিভৃত এবং মেজাজ (QT)

স্ট্রাকচারাল অ্যালয় স্টিল ফোরজিংসের জন্য সবচেয়ে সাধারণ তাপ চিকিত্সা। Austenitizing (সাধারণত 840°C–880°C বেশিরভাগ CrMo গ্রেডের জন্য), তেল বা জলে দ্রুত নিভিয়ে দিয়ে মার্টেনসাইট তৈরি করা হয়, তারপরে একটি নিয়ন্ত্রিত তাপমাত্রায় টেম্পারিং করে ভঙ্গুর মার্টেনসাইটকে পচিয়ে শক্ত টেম্পারড মার্টেনসাইট কাঠামোতে পরিণত করা হয়। টেম্পারিং তাপমাত্রা হল স্ট্রেন্থ-টফনেস ভারসাম্য সামঞ্জস্য করার প্রাথমিক লিভার — উচ্চ টেম্পারিং তাপমাত্রা শক্তি কমায় কিন্তু দৃঢ়তা এবং নমনীয়তা বাড়ায়।

অ্যানিলিং

সম্পূর্ণ অ্যানিলিং (Ac3 উপরে গরম করা এবং ফার্নেস-কুলিং) সবচেয়ে নরম, সবচেয়ে মেশিনযোগ্য অবস্থা তৈরি করে — চূড়ান্ত তাপ চিকিত্সার আগে ব্যাপক পরবর্তী যন্ত্রের প্রয়োজন ফোরজিংসের জন্য দরকারী। Spheroidize annealing, 52100 এর মতো উচ্চ-কার্বন অ্যালয় স্টিলের জন্য ব্যবহৃত, কার্বাইডগুলিকে গোলাকার কণাতে রূপান্তর করে, শক্ত হওয়ার আগে সর্বাধিক যন্ত্র এবং মাত্রিক স্থিতিশীলতা তৈরি করে।

কার্বারাইজিং এবং কেস হার্ডেনিং

AISI 8620-এর মতো নিম্ন-কার্বন গ্রেড থেকে তৈরি গিয়ার, ক্যামশ্যাফ্ট এবং বিয়ারিং রেসের জন্য, কার্বারাইজিং (গ্যাস বা ভ্যাকুয়াম) কার্বনকে পৃষ্ঠের স্তরে সাধারণত গভীরতায় প্রবেশ করায় 0.8 মিমি থেকে 2.0 মিমি , quenching এবং নিম্ন-তাপমাত্রা tempering দ্বারা অনুসরণ. ফলাফল হল একটি শক্ত পৃষ্ঠ (60-63 HRC) যার সাথে একটি শক্ত, ক্লান্তি-প্রতিরোধী কোর - একটি সংমিশ্রণ যা যোগাযোগ-স্ট্রেস-প্রধান অ্যাপ্লিকেশনের জন্য অপরিহার্য।

পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট (PWHT)

অ্যালয় স্টিলের ফোরজিংস যা তৈরি করা অ্যাসেম্বলিতে ঢালাই করা হয় - বিশেষত চাপের জাহাজ এবং পাইপিং অ্যাপ্লিকেশনগুলিতে - সাধারণত PWHT-এর প্রয়োজন হয় জোড়ের তাপ-আক্রান্ত অঞ্চলকে চাপ-মুক্ত করতে এবং শক্ততা পুনরুদ্ধার করতে। CrMo গ্রেডের জন্য, PWHT তাপমাত্রা নির্দিষ্টভাবে নির্দিষ্ট করা হয় কোডে যেমন ASME সেকশন VIII, সাধারণত এর পরিসরে 650°C থেকে 760°C , বিভাগ বেধ উপর নির্ভর করে একটি ন্যূনতম সময়ের জন্য রাখা.

খাদ ইস্পাত বনাম কার্বন ইস্পাত বনাম স্টেইনলেস স্টীল — পার্থক্য স্পষ্ট করা

ইস্পাতের কোন খাদ নির্দিষ্ট করা হচ্ছে তা বোঝার জন্য বিভিন্ন ইস্পাত বিভাগের মধ্যে সীমারেখার স্পষ্টতা প্রয়োজন, যা প্রায়শই অনুশীলনে বিভ্রান্ত হয়:

একটি নকল উপাদানের জন্য এই বিভাগের মধ্যে পছন্দ মৌলিকভাবে একটি প্রকৌশল অর্থনীতি সমস্যা। বেশিরভাগ ক্ষেত্রে, কম-অ্যালোয় ইস্পাত ফোরজিংস খরচ, যান্ত্রিক কর্মক্ষমতা, এবং মেশিনেবলের সর্বোত্তম ভারসাম্য অফার করে। স্টেইনলেস স্টিলের ফোরজিংস শুধুমাত্র তখনই বেছে নেওয়া হয় যখন ক্ষয় সংক্রান্ত প্রয়োজনীয়তা বা স্বাস্থ্যবিধির প্রয়োজনীয়তা প্রকৃত অর্থে উল্লেখযোগ্য খরচ প্রিমিয়ামকে ন্যায্যতা দেয় — সাধারণত 3× থেকে 6× উপাদান খরচ তুলনামূলক শক্তির একটি কম খাদ গ্রেডের তুলনায়।

খাদ ইস্পাত Forgings মান নিয়ন্ত্রণ এবং পরিদর্শন

নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে অ্যালয় স্টিলের ফোরজিংসের গুণমান নিশ্চিতকরণ প্রক্রিয়াটি ব্যাপক এবং বহু-স্তরযুক্ত। একটি শক্তিশালী পরিদর্শন প্রোগ্রাম সাধারণত নিম্নলিখিত ক্ষেত্রগুলিকে কভার করে:

• তাপ বিশ্লেষণ পর্যালোচনা: ইস্পাত প্রস্তুতকারকের ল্যাডেল বিশ্লেষণ এবং পণ্য বিশ্লেষণ প্রযোজ্য স্ট্যান্ডার্ডের রচনা সীমার বিরুদ্ধে যাচাই করা হয়। ফসফরাস এবং সালফারের মতো গুরুত্বপূর্ণ উপাদানগুলি নীচে বজায় রাখা হয়েছে 0.025% এবং 0.015% যথাক্রমে উচ্চ-মানের ফোরজিংসের জন্য, কারণ এই উপাদানগুলি শস্যের সীমানায় বিচ্ছিন্ন হয় এবং শক্ততা হ্রাস করে।
• মাত্রিক পরিদর্শন: জটিল জ্যামিতিগুলির জন্য ক্যালিব্রেটেড পরিমাপ সরঞ্জাম, CMM সরঞ্জাম, বা 3D স্ক্যানিং ব্যবহার করে ফোরজিংসগুলিকে সংজ্ঞায়িত পর্যায়ে অঙ্কনের বিরুদ্ধে পরীক্ষা করা হয় — নকল মাত্রা হিসাবে, রুক্ষ-মেশিনযুক্ত মাত্রা এবং চূড়ান্ত মেশিনের মাত্রা।
• কঠোরতা পরীক্ষা: ব্রিনেল বা রকওয়েল কঠোরতা অভিন্ন প্রতিক্রিয়া যাচাই করতে এবং সম্পত্তি ব্যান্ড অর্জন করা হয়েছে তা নিশ্চিত করার জন্য তাপ চিকিত্সার পরে একাধিক স্থানে ফোরজিংয়ের উপর পরিমাপ করা হয়। বড় ফোরজিংসের জন্য, ক্রস-সেকশন জুড়ে কঠোরতা সমীক্ষার প্রয়োজন হতে পারে।
• অতিস্বনক পরীক্ষা (UT): স্ট্রেইট-বিম এবং অ্যাঙ্গেল-বিম UT অভ্যন্তরীণ অন্তর্ভুক্তি, ল্যাপ, সিম, বা পৃষ্ঠ থেকে দৃশ্যমান নয় এমন ফাটল সনাক্ত করতে ব্যবহৃত হয়। জটিল উপাদানগুলির জন্য, 100% ভলিউম্যাট্রিক কভারেজ প্রয়োজন, প্রত্যাখ্যানের মানদণ্ড সমতুল্য ফ্ল্যাট-বটম হোল (FBH) আকারের মতো শক্ত 3 মিমি বা ছোট .
• চৌম্বক কণা পরিদর্শন (MPI): পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠ discontinuities সনাক্ত করতে প্রয়োগ করা হয়. MPI তার ফেরোম্যাগনেটিক প্রকৃতির কারণে অ্যালয় স্টিলের উপর বিশেষভাবে কার্যকর, যা ফোরজিং ল্যাপ, ফাটল নিভিয়ে এবং পৃষ্ঠের সীম সনাক্ত করার জন্য একটি অত্যন্ত সংবেদনশীল পদ্ধতি প্রদান করে।
• পরীক্ষা ব্লক থেকে ধ্বংসাত্মক পরীক্ষা: প্রসার্য নমুনা, চার্পি প্রভাবের নমুনা এবং ফ্র্যাকচার শক্ততার নমুনাগুলি (যেখানে স্পেসিফিকেশনের প্রয়োজন হয়) ডেডিকেটেড টেস্ট কুপন থেকে তৈরি করা হয় যা উত্পাদন ফোরজিংয়ের মতো একই তাপীয় ইতিহাস অনুভব করে। পরীক্ষার ফলাফল ম্যাটেরিয়াল টেস্ট রিপোর্টে (MTR) নথিভুক্ত করা হয়, যা জালিয়াতির জন্য ট্রেসেবিলিটি রেকর্ড গঠন করে।

একটি স্বীকৃত পরিদর্শন কর্তৃপক্ষ দ্বারা তৃতীয় পক্ষের পরিদর্শন — যেমন DNV, ব্যুরো ভেরিটাস, লয়েডস রেজিস্টার, বা TÜV — হল পরমাণু, অফশোর বা অন্যান্য নিয়ন্ত্রিত অ্যাপ্লিকেশনগুলির জন্য নির্ধারিত অ্যালয় স্টিল ফোরজিংসের জন্য আদর্শ অনুশীলন, যা একটি স্বাধীন যাচাই প্রদান করে যে প্রস্তুতকারকের প্রক্রিয়াগুলি এবং পরীক্ষার ফলাফলগুলি বর্ণিত প্রয়োজনীয়তাগুলি পূরণ করে৷

খাদ ইস্পাত এবং ফোরজিং প্রযুক্তিতে উদীয়মান প্রবণতা

অ্যালয় স্টিল এবং অ্যালয় স্টিল ফোরজিংসের ক্ষেত্রটি স্থির নয়। বেশ কিছু উল্লেখযোগ্য অগ্রগতি উপাদান নির্বাচন, উৎপাদন পদ্ধতি এবং প্রয়োগের সীমানার ল্যান্ডস্কেপ পুনর্নির্মাণ করছে:

Microalloyed (HSLA) Forging Steels

নিয়ন্ত্রিত থার্মোমেকানিকাল প্রসেসিং এবং নিওবিয়ামের মাইক্রো-সংযোজনের মাধ্যমে উচ্চ-শক্তির লো-অ্যালয় (HSLA) স্টিলগুলি নিভে যাওয়া এবং টেম্পারেড গ্রেডের সাথে তুলনীয় শক্তি অর্জন করে 0.03%–0.05% Nb ), ভ্যানডিয়াম এবং টাইটানিয়াম। স্বয়ংচালিত ফোর্জিং-এ, এটি রড এবং ক্র্যাঙ্কশ্যাফ্টগুলিকে সংযোগ করার জন্য, শক্তি খরচ, চক্রের সময় এবং বিকৃতি হ্রাস করার জন্য নিভৃত-এবং-মেজাজ পদক্ষেপকে নির্মূল করতে সক্ষম করেছে। নিয়ন্ত্রিত কুলিং এর সময় বৃষ্টিপাত-কঠিনতা একটি পৃথক তাপ চিকিত্সা পদক্ষেপ ছাড়াই 600-900 MPa এর ফলন শক্তি প্রদান করে।

বায়ু শক্তির জন্য উন্নত উচ্চ-শক্তি ইস্পাত

অফশোর উইন্ড টারবাইন প্রধান শ্যাফ্ট এবং প্ল্যানেট ক্যারিয়ার হাউজিংগুলি বৃহৎ অ্যালয় স্টিল ফোরজিংসের জন্য ক্রমবর্ধমান চাহিদা খাতের প্রতিনিধিত্ব করে। পরিবর্তনশীল প্রশস্ততা লোডিংয়ের অধীনে দীর্ঘ ক্লান্তি জীবনের সাথে মিলিত −40°C পর্যন্ত তাপমাত্রায় এই উপাদানগুলির জন্য উচ্চ কঠোরতা প্রয়োজন। অপ্টিমাইজ করা CrNiMo রসায়ন এবং নিয়ন্ত্রিত সালফার আকৃতির চিকিত্সা (বিরল আর্থ বা ক্যালসিয়াম সংযোজন) সহ ডেডিকেটেড গ্রেডগুলি বিশেষভাবে পূরণ করার জন্য তৈরি করা হয়েছে। 20 বছরের নকশা জীবন এই অ্যাপ্লিকেশনের প্রয়োজনীয়তা।

সিমুলেশন-চালিত ফরজিং প্রক্রিয়া ডিজাইন

সসীম উপাদান বিশ্লেষণ (এফইএ) সফ্টওয়্যার যেমন DEFORM, Simufact, এবং QForm এখন নিয়মিতভাবে ধাতব প্রবাহ, ডাই ফিল, স্ট্রেন বিতরণ, এবং অ্যালয় স্টিলের উপাদানগুলির ফোরজিংয়ের সময় তাপমাত্রার বিবর্তন অনুকরণ করতে ব্যবহৃত হয়। এটি প্রসেস ইঞ্জিনিয়ারদের প্রথম ফিজিক্যাল ট্রায়ালের আগে ডাই জ্যামিতি, ফোরজিং সিকোয়েন্স এবং রিডাকশন রেশিও অপ্টিমাইজ করতে দেয়, স্ক্র্যাপ রেট কমিয়ে জটিল অ্যালয় স্টিল ফোরজিংসের জন্য ডেভেলপমেন্ট টাইমলাইন ছোট করে। সংযুক্ত মাইক্রোস্ট্রাকচার মডেলগুলি ফরজিং এবং পরবর্তী তাপ চিকিত্সার সময় শস্য আকারের বিবর্তন এবং ফেজ রূপান্তর আচরণের পূর্বাভাস দিতে পারে।

হাইড্রোজেন স্টোরেজ এবং ফুয়েল সেল অ্যাপ্লিকেশন

হাইড্রোজেন অর্থনীতির বৃদ্ধি অ্যালয় স্টিল ফোরজিংসের চাহিদাকে চালিত করছে যা হাইড্রোজেন ক্ষয় প্রতিরোধ করতে পারে - একটি বিশেষভাবে চ্যালেঞ্জিং অবক্ষয় প্রক্রিয়া যেখানে পারমাণবিক হাইড্রোজেন ইস্পাত জালিতে ছড়িয়ে পড়ে এবং নমনীয়তা এবং ফ্র্যাকচার শক্ততা হ্রাস করে। নিরাপদ অপারেটিং স্ট্রেস সীমা নির্ধারণের জন্য ফ্র্যাকচার মেকানিক্স মূল্যায়ন পদ্ধতি প্রয়োগ করে হাইড্রোজেন চাপের জাহাজ এবং পাইপলাইনের উপাদানগুলির জন্য হ্রাসকৃত কার্বন সামগ্রী, নিয়ন্ত্রিত শস্যের আকার এবং টেম্পারড মার্টেনসাইট বা বেইনিটিক মাইক্রোস্ট্রাকচারের গ্রেডগুলি নির্দিষ্ট করা হচ্ছে।

নকল উপাদানের জন্য সঠিক খাদ ইস্পাত গ্রেড নির্বাচন করা

একটি নির্দিষ্ট ফোরজিং অ্যাপ্লিকেশনের জন্য সঠিক খাদ ইস্পাত গ্রেড নির্বাচন করার জন্য একাধিক প্রতিযোগিতামূলক প্রয়োজনীয়তার ভারসাম্য প্রয়োজন। নিম্নলিখিত চেকলিস্ট গ্রেড নির্বাচনের জন্য একটি কাঠামোগত পদ্ধতি প্রদান করে:

• যান্ত্রিক সম্পত্তি প্রয়োজনীয়তা সংজ্ঞায়িত করুন: নকশা তাপমাত্রায় সর্বনিম্ন প্রসার্য শক্তি, ফলন শক্তি, প্রসারণ এবং প্রভাব শক্তি। এই মানগুলি, যথাযথ নিরাপত্তার কারণগুলির সাথে মিলিত, প্রয়োজনীয় শক্তি স্তর নির্ধারণ করে।
• বিভাগের আকার নির্ধারণ করুন: যেমন আলোচনা করা হয়েছে, বৃহত্তর বিভাগগুলির জন্য কঠোরতা অর্জনের জন্য উচ্চতর হার্ডনেবিলিটি গ্রেডের প্রয়োজন হয়। 100 মিমি ব্যাস বা বেধের উপরে বিভাগগুলির জন্য, নিকেল এবং মলিবডেনাম সংযোজন সহ গ্রেডগুলি - যেমন 4340 বা EN24 - সাধারণত 4140-এর মতো সহজ CrMo গ্রেডগুলির চেয়ে পছন্দ করা হয়।
• অপারেটিং পরিবেশ মূল্যায়ন করুন: জারা, জারণ, বা হাইড্রোজেন এক্সপোজার একটি ফ্যাক্টর? 400°C এর উপরে উচ্চ-তাপমাত্রার পরিষেবার জন্য সাধারণত CrMo বা CrMoV গ্রেডের প্রয়োজন হয়। ক্ষয়কারী পরিবেশে সারফেস ট্রিটমেন্ট, ক্ল্যাডিং বা স্টেইনলেস স্টিলে স্থানান্তরের প্রয়োজন হতে পারে যদি জারা ভাতা নিষিদ্ধ হয়।
• ঢালাইযোগ্যতা এবং তৈরির সীমাবদ্ধতা বিবেচনা করুন: উচ্চতর কার্বন সমতুল্য (CE) মান ওয়েল্ড ক্র্যাকিং ঝুঁকি বাড়ায়। যদি ফোরজিং ঢালাই করা হয়, নীচে CE সহ একটি গ্রেড নির্বাচন করুন৷ 0.45 যেখানে সম্ভব, বা উপযুক্ত প্রিহিট, ইন্টারপাস তাপমাত্রা নিয়ন্ত্রণ, এবং PWHT এর জন্য পরিকল্পনা করুন।
• প্রাপ্যতা এবং খরচ পরীক্ষা করুন: 4340 এবং EN24-এর মতো প্রিমিয়াম গ্রেডগুলি বিশ্বব্যাপী সহজেই পাওয়া যায়, যেখানে আরও বিশেষায়িত গ্রেডগুলির লিড টাইম এবং উচ্চতর প্রিমিয়াম থাকতে পারে৷ নির্দিষ্ট করার আগে প্রয়োজনীয় আকারে উদ্দিষ্ট সরবরাহকারীর কাছ থেকে উপলব্ধতা নিশ্চিত করুন।
• প্রযোজ্য কোড বা স্ট্যান্ডার্ডের সাথে সম্মতি নিশ্চিত করুন: অনেক শিল্প নির্বিচারে গ্রেড নির্বাচনের অনুমতি দেয় না — প্রযোজ্য ডিজাইন কোড (ASME, EN, DNV, MIL-SPEC) অনুমোদিত গ্রেডগুলিকে সীমাবদ্ধ করতে পারে। সর্বদা যাচাই করুন যে নির্বাচিত খাদ ইস্পাত গ্রেডটি আবেদনের জন্য গভর্নিং স্ট্যান্ডার্ডের অধীনে তালিকাভুক্ত বা অনুমোদিত।

যখন এই বিষয়গুলিকে পদ্ধতিগতভাবে মূল্যায়ন করা হয়, তখন অ্যালয় স্টিল ফোরজিংসের জন্য একটি উপযুক্ত খাদ ইস্পাত নির্বাচন একটি অনুমানের পরিবর্তে একটি সু-সংজ্ঞায়িত ইঞ্জিনিয়ারিং সিদ্ধান্তে পরিণত হয়। নকশা পর্যায়ে সঠিক উপাদান নির্বাচনের বিনিয়োগ ধারাবাহিকভাবে কম মোট জীবনচক্র খরচ, হ্রাস ব্যর্থতার ঝুঁকি, এবং সত্যের পরে একটি দুর্বল উপাদান পছন্দ সংশোধন করার চেয়ে আরও অনুমানযোগ্য পরিষেবা কর্মক্ষমতা দেয়৷
