ইস্পাত গলনাঙ্ক কি?
1370°C - 1540°C / 2500°F - 2800°F
একটি নির্দিষ্ট তাপমাত্রায় ইস্পাত গলে না। যেহেতু ইস্পাত লোহা এবং কার্বনের একটি সংকর, প্রায়শই ক্রোমিয়াম, নিকেল, ম্যাঙ্গানিজ বা মলিবডেনামের মতো উপাদানগুলির সাথে মিলিত হয়, এর গলনাঙ্ক একটি সঠিক চিত্রের পরিবর্তে একটি সীমার মধ্যে পড়ে। বেশিরভাগ বাণিজ্যিক ইস্পাত গ্রেড এর মধ্যে কোথাও তরলে পরিণত হতে শুরু করে 1370°C এবং 1540°C (2500°F থেকে 2800°F) , প্রশ্নে গ্রেডের সঠিক রাসায়নিক মেকআপের উপর নির্ভর করে সুনির্দিষ্ট মান পরিবর্তনের সাথে।
এই পরিসরটি ধাতুবিদদের জন্য কৌতূহলের বাইরেও গুরুত্বপূর্ণ। ফাউন্ড্রিগুলি চুল্লির লক্ষ্য নির্ধারণ করতে এটি ব্যবহার করে, ফ্যাব্রিকেটররা এটি ব্যবহার করে বোঝার জন্য যে তাদের ঢালাই বা কাটার প্রক্রিয়াগুলি সম্পূর্ণ তরলীকরণের কতটা কাছাকাছি আসে এবং প্রকৌশলীরা এটি ব্যবহার করে বিচার করার জন্য যে কোনও কাঠামো যদি কখনও প্রচণ্ড তাপের সংস্পর্শে আসে তবে কীভাবে আচরণ করবে। গলনাঙ্কে একশ ডিগ্রী সুইং ফার্নেস শক্তি খরচ, অবাধ্য আস্তরণের পছন্দ এবং এমনকি নির্দিষ্ট প্রয়োগের জন্য নির্বাচিত স্টিলের গ্রেড পরিবর্তন করতে পারে।
দুটি সম্পর্কিত পদ তাড়াতাড়ি আলাদা করা মূল্যবান। দ কঠিন তাপমাত্রা যেখানে গলে শুরু হয়, এবং তরল তাপমাত্রা যেখানে ধাতু সম্পূর্ণ তরল হয়। এই দুটি বিন্দুর মধ্যে, ইস্পাত একটি মিশ্র, আংশিকভাবে গলিত অবস্থায় বিদ্যমান যাকে ফাউন্ড্রি অপারেটররা কখনও কখনও মশি জোন বলে। ঢালাই এবং ঢালাই করার সিদ্ধান্তগুলি এই অঞ্চলটিকে মাথায় রেখে নেওয়া হয়, যেহেতু খুব তাড়াতাড়ি ঢালা অসম্পূর্ণ প্রবাহের ঝুঁকি তৈরি করে, যখন অতিরিক্ত গরম করা শক্তি অপচয় করে এবং শস্যের বৃদ্ধিকে উত্সাহিত করতে পারে যা চূড়ান্ত পণ্যটিকে দুর্বল করে দেয়।
একটি ব্যবহারিক উদাহরণ বিবেচনা করুন। অক্সি-ফুয়েল টর্চ সহ একটি স্ট্রাকচারাল ফেব্রিকেশন শপ কাটিং স্টিল প্লেট গলনাঙ্কের উপরে একটি শিখা তাপমাত্রার সাথে কাজ করছে, যে কারণে কাটা প্রান্তটি সংক্ষিপ্তভাবে তরল হয়ে যায় এবং অক্সিজেন প্রবাহ দ্বারা উড়িয়ে দেওয়া হয়। একটি ইঞ্জিন ব্লক ঢালা একটি ফাউন্ড্রি, এর বিপরীতে, ইচ্ছাকৃতভাবে ধাতুকে তরল তাপমাত্রার সামান্য ব্যবধানে উত্তপ্ত করে, যেহেতু অতিরিক্ত সুপারহিট জ্বালানি নষ্ট করে এবং সমাপ্ত ঢালাইকে অবনমিত করতে পারে। একই ভৌত সম্পত্তি, গলনাঙ্ক, প্রক্রিয়ার উপর নির্ভর করে দুটি সম্পূর্ণ ভিন্ন অপারেটিং সিদ্ধান্ত চালনা করে।
কেন ইস্পাত এর গলনাঙ্ক এত বেশি পরিবর্তিত হয়?
বিশুদ্ধ লোহা তুলনামূলকভাবে অনুমানযোগ্য 1538°C (2800°F) এ গলে যায়। যে মুহুর্তে কার্বন এবং অন্যান্য মিশ্রণকারী উপাদানগুলি প্রবর্তিত হয়, সেই সংখ্যাটি স্থানান্তরিত হতে শুরু করে। প্রতিটি উপাদান ধাতুর স্ফটিক জালিকে কিছুটা ভিন্নভাবে পরিবর্তন করে, এবং ক্রমবর্ধমান প্রভাবটি ইস্পাত পরিবার জুড়ে দেখা বিস্তৃত গলনা পরিসীমা তৈরি করে।
কার্বন
এমনকি কার্বন উপাদানের সামান্য বৃদ্ধি গলনাঙ্ককে লক্ষণীয়ভাবে কমিয়ে দেয়। কার্বনকে মোটামুটি 0.05 শতাংশ থেকে 2.0 শতাংশে উত্থাপন করলে গলনাঙ্ককে 100 ডিগ্রি সেলসিয়াসের বেশি নিচে টেনে আনতে পারে, যে কারণে উচ্চ-কার্বন টুল স্টিল সাধারণত খুব কম-কার্বন হালকা ইস্পাতের চেয়ে কম তাপমাত্রায় গলে যায়।
ক্রোমিয়াম
ক্রোমিয়াম is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
নিckel
নিckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
ম্যাঙ্গানিজ
ম্যাঙ্গানিজ is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
মোlybdenum
মোlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
সিlicon
সিlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
ট্রেস অমেধ্য গুরুত্বপূর্ণ. কাঁচামাল থেকে অবশিষ্ট সালফার এবং ফসফরাস, সঠিকভাবে পরিশোধিত না হলে, শস্যের সীমানায় কার্যকর গলানোর আচরণকে কমিয়ে দিতে পারে এবং গরম স্বল্পতা নামক একটি ঘটনাতে অবদান রাখতে পারে, যেখানে ধাতুটি তার বাল্ক গলনাঙ্কের কাছে যাওয়ার আগেই উচ্চ কার্যকারী তাপমাত্রায় ভঙ্গুর হয়ে যায় এবং ক্র্যাকিংয়ের ঝুঁকিতে পড়ে। এটি একটি কারণ যে আধুনিক ইস্পাত তৈরিতে শুধুমাত্র প্রাথমিক অ্যালোয়িং সংযোজনগুলি ট্র্যাক করার পরিবর্তে অবশিষ্ট উপাদানের স্তরগুলিকে শক্তভাবে নিয়ন্ত্রণ করার উপর এত জোর দেওয়া হয়।
যে কেউ উপাদান নির্বাচন করার জন্য ব্যবহারিক উপায় হল যে "ইস্পাতের গলনাঙ্ক" বাক্যাংশটি ঘনিষ্ঠভাবে সম্পর্কিত মানগুলির একটি পরিবারের জন্য সত্যই সংক্ষিপ্ত। একটি গুদামঘরের মেঝেতে পাশাপাশি বসে থাকা দুটি কয়েল, একটি হালকা ইস্পাত এবং একটি উচ্চ-কার্বন টুল ইস্পাত, এর গলনাঙ্ক থাকতে পারে যা 100 ডিগ্রি সেলসিয়াসেরও বেশি পার্থক্য করতে পারে যদিও উভয়কেই সঠিকভাবে ইস্পাত হিসাবে বর্ণনা করা হয়েছে।
ইস্পাত টাইপ দ্বারা গলনাঙ্ক
নীচের সারণীটি সাধারণ ইস্পাত পরিবার এবং গলিত রেঞ্জগুলিকে সাধারণত প্রতিটির সাথে যুক্ত করে। এই পরিসংখ্যানগুলি একটি একক মিলের স্পেসিফিকেশন শীটের পরিবর্তে সাধারণ শিল্পের রেফারেন্সগুলিকে প্রতিফলিত করে, তাই সর্বদা একটি নির্দিষ্ট তাপ বা গ্রেডের জন্য প্রত্যয়িত ডেটার বিপরীতে সঠিক মানগুলি একটি সমালোচনামূলক গণনার অংশ হওয়ার আগে নিশ্চিত করুন৷
| ইস্পাত প্রকার | গলনাঙ্ক (°সে) | গলনাঙ্ক (°ফা) |
|---|---|---|
| কম কার্বন (হালকা) ইস্পাত | 1410 - 1530 | 2570 - 2785 |
| মাঝারি এবং উচ্চ-কার্বন ইস্পাত | 1410 - 1530 | 2570 - 2785 |
| স্টেইনলেস স্টীল | 1375 - 1530 | 2500 - 2785 |
| কম খাদ ইস্পাত | ≈ 1432 | ≈ 2610 |
| উচ্চ খাদ ইস্পাত | ≈ 1415 | ≈ 2600 |
| টুল ইস্পাত | 1400 - 1425 | 2550 – 2600 |
| কাঠামোগত ইস্পাত | ≈ 1425 | ≈ 2600 |
কিভাবে লক্ষ্য করুন টুল ইস্পাত এবং স্ট্রাকচারাল ইস্পাত সামান্য নিচে বসে বিস্তৃত কার্বন ইস্পাত ব্যান্ডের চেয়ে। টুল স্টিলগুলি উচ্চতর কার্বন এবং অতিরিক্ত সংকর উপাদান বহন করে যা গলনাঙ্ককে নিচে টেনে আনে, এবং কাঠামোগত গ্রেডগুলি সবচেয়ে বেশি চুল্লির তাপমাত্রা সহ্য করার পরিবর্তে জোড়যোগ্যতা এবং শক্ততার জন্য তৈরি করা হয়।
এটাও লক্ষণীয় যে কোনো একক বিভাগের মধ্যে, পরিসরটি সমানভাবে বিতরণ করা হয় না। একটি 1020 মৃদু ইস্পাত এবং একটি 1095 উচ্চ-কার্বন ইস্পাত উভয়ই প্রযুক্তিগতভাবে কার্বন ইস্পাত, তবুও উচ্চ কার্বন গ্রেডটি ধারাবাহিকভাবে ব্যান্ডের নীচের প্রান্তের দিকে বসবে যখন লীনার গ্রেডটি উপরের প্রান্তের দিকে বসে। স্ক্র্যাপ বা স্টকের মিশ্র ব্যাচের জন্য ফার্নেস সেটিংস উল্লেখ করা যে কেউ একটি একক মধ্যবিন্দু তাপমাত্রা অনুমান করার পরিবর্তে এই স্প্রেডের জন্য অ্যাকাউন্ট করা উচিত প্রতিটি অংশ সমানভাবে উপযুক্ত হবে।
ইস্পাত গলনাঙ্ক আসলে কিভাবে পরিমাপ করা হয়?
গলনাঙ্কের পরিসংখ্যান অনুমান থেকে আসে না। ধাতুবিদ এবং উপকরণ ল্যাবগুলি প্রদত্ত ইস্পাত রচনার জন্য কঠিন এবং তরল তাপমাত্রা পিন করার জন্য কয়েকটি প্রতিষ্ঠিত কৌশলের উপর নির্ভর করে।
ডিফারেনশিয়াল থার্মাল বিশ্লেষণ
একটি জড় রেফারেন্স উপাদানের পাশাপাশি একটি ছোট নমুনা উত্তপ্ত হয় এবং উভয়ের মধ্যে তাপমাত্রার পার্থক্য ট্র্যাক করা হয়। যে বিন্দুতে ইস্পাত নমুনা ফেজ পরিবর্তনের জন্য অতিরিক্ত তাপ শোষণ করে তা সলিডাস এবং লিকুইডাস বিন্দুগুলি সুনির্দিষ্টভাবে প্রকাশ করে।
অপটিক্যাল পাইরোমেট্রি
উত্পাদন চুল্লিগুলিতে, যোগাযোগহীন অপটিক্যাল পাইরোমিটারগুলি সরাসরি ধাতুকে স্পর্শ না করে পৃষ্ঠের তাপমাত্রা অনুমান করতে গলিত বা কাছাকাছি-গলিত ইস্পাত দ্বারা প্রদত্ত দীপ্তিমান শক্তি পড়ে, যা তরল ইস্পাত দ্বারা একটি থার্মোকল কত দ্রুত গ্রাস করবে তা বিবেচনা করা অপরিহার্য।
নিমজ্জন থার্মোকল
নিষ্পত্তিযোগ্য, বলিদানকারী থার্মোকল প্রোবগুলি একটি সংক্ষিপ্ত পড়ার জন্য সরাসরি গলিত ইস্পাতে ডুবানো হয়। প্রতিটি প্রোব একবার ব্যবহার করা হয় এবং বাতিল করা হয়, যেহেতু টিপটি তাপ দ্বারা ধ্বংস হয়ে যায়, তবে সেই একক পরিমাপের জন্য রিডিং অত্যন্ত সঠিক।
ফেজ ডায়াগ্রাম রেফারেন্স
প্রতিবার একটি ভৌত নমুনা পরিমাপ করার পরিবর্তে, প্রকৌশলীরা প্রায়শই আয়রন-কার্বন ফেজ ডায়াগ্রাম এবং অ্যালয়-নির্দিষ্ট ফেজ ডায়াগ্রামের সাথে পরামর্শ করেন, যা ম্যাপ করে যে কীভাবে কঠিন এবং তরল তাপমাত্রা কম্পোজিশনের পরিবর্তনের সাথে পরিবর্তিত হয়, যা গলে যাওয়ার আচরণকে একটি পরিচিত রসায়ন থেকে পূর্বাভাস দেওয়ার অনুমতি দেয়।
উৎপাদন চুল্লি সাধারণত এই পদ্ধতিগুলির মধ্যে কয়েকটিকে একত্রিত করে। একটি অবিচ্ছিন্ন অপটিক্যাল পাইরোমিটার তাপ জুড়ে সাধারণ প্রবণতা নিরীক্ষণ করতে পারে, যখন পর্যায়ক্রমিক নিমজ্জন থার্মোকল ডিপগুলি মূল সিদ্ধান্তের পয়েন্টগুলিতে যেমন চুল্লিতে ট্যাপ করার ঠিক আগে স্নানের প্রকৃত তাপমাত্রা নিশ্চিত করে।
চুল্লি থেকে ইনগট পর্যন্ত: কীভাবে ইস্পাত আসলে গলিত হয়
গলনাঙ্কটি উৎপাদন জুড়ে কোথায় কার্যকর হয় তা বোঝার মাধ্যমে ব্যাখ্যা করা যায় যে কেন সংখ্যাটিকে একটি পটভূমির সত্যের পরিবর্তে একটি গুরুত্বপূর্ণ অপারেটিং প্যারামিটার হিসাবে বিবেচনা করা হয়।
বৈদ্যুতিক আর্ক ফার্নেস (EAF)
স্ক্র্যাপ স্টিল একটি অবাধ্য-রেখাযুক্ত পাত্রে লোড করা হয় এবং বড় গ্রাফাইট ইলেক্ট্রোড এবং চার্জের মধ্যে আঘাত করা বৈদ্যুতিক আর্কস ব্যবহার করে গলে যায়। স্নানের তাপমাত্রাকে তরল বিন্দুর উপরে আরামদায়কভাবে ঠেলে দেওয়া হয়, প্রায়শই 1600°C থেকে 1700°C রেঞ্জের মধ্যে, সম্পূর্ণ গলে যাওয়া নিশ্চিত করতে এবং ট্যাপ করার আগে রিফাইনিং প্রতিক্রিয়ার জন্য সময় দেওয়ার জন্য।
বেসিক অক্সিজেন ফার্নেস (BOF)
মোlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
আনয়ন চুল্লি
ছোট ব্যাচ বা বিশেষ অ্যালয় তৈরি করা ফাউন্ড্রিতে সাধারণ, ইন্ডাকশন ফার্নেসগুলি চার্জকে সরাসরি গরম করার জন্য ইলেক্ট্রোম্যাগনেটিক ফিল্ড ব্যবহার করে, সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ অফার করে যা লিকুইডাস পয়েন্টের উপরে একটি নির্দিষ্ট সুপারহিট লক্ষ্যে আঘাত করার জন্য উপযুক্ত।
প্রতিটি ক্ষেত্রে, লক্ষ্য স্নানের তাপমাত্রা মেঝে হিসাবে অ্যালয়ের নির্দিষ্ট লিকুইডাস পয়েন্টের সাথে সেট করা হয়, এছাড়াও একটি সুপারহিট মার্জিন যা অপারেটরকে ঢালা, অ্যালোয়িং সংযোজন, এবং ছাঁচ বা ক্রমাগত কাস্টারে স্থানান্তর করার সময় তাপমাত্রা হ্রাসের জন্য কাজ করার সময় দেয়। খুব কম সুপারহিট ছাঁচে পৌঁছানোর আগেই ইস্পাত আংশিকভাবে শক্ত হয়ে যাওয়ার ঝুঁকি রাখে; অত্যধিক শক্তি অপচয় করে এবং অবাধ্য পরিধান বৃদ্ধি করতে পারে।
গলনাঙ্ক বনাম কাঠামোগত ব্যর্থতা তাপমাত্রা
~1370–1540°C
যে তাপমাত্রায় ইস্পাত শারীরিকভাবে কঠিন থেকে তরলে পরিণত হয়। এই বিন্দুতে পৌঁছানোর জন্য একটি চুল্লি বা একটি অত্যন্ত তীব্র, টেকসই তাপের উত্স প্রয়োজন।
~500–600°C
তাপমাত্রার পরিসর যেখানে লোড বহনকারী ইস্পাত যথেষ্ট শক্তি হারাতে শুরু করে যে এটি আর নিরাপদে তার ডিজাইন করা লোডকে সমর্থন করতে পারে না, ধাতুটি গলিত হওয়ার অনেক আগে।
এই পার্থক্য ইস্পাত আচরণ সম্পর্কে সবচেয়ে ভুল বোঝাবুঝি পয়েন্ট এক. একটি ইস্পাত মরীচি ব্যর্থ হওয়ার জন্য গলতে হবে না। কাঠামোগত ইস্পাত সাধারণত 500 থেকে 600 ডিগ্রি সেলসিয়াস অতিক্রম করার পরে এটির ঘর-তাপমাত্রার ফলনের শক্তির মাত্র একটি ভগ্নাংশ ধরে রাখে, এই কারণেই অগ্নি সুরক্ষা প্রকৌশল ইস্পাতকে তার গলনাঙ্কের নীচে না রেখে সেই প্রান্তিকের নীচে রাখার দিকে মনোনিবেশ করে। ফাউন্ড্রি অপারেটর ছাঁচে গলিত ইস্পাত ঢেলে দেওয়ার চেয়ে আগুন প্রতিরোধের জন্য ডিজাইন করা একজন স্থপতি বা প্রকৌশলী সম্পূর্ণ ভিন্ন সংখ্যা নিয়ে কাজ করছেন।
লোড এছাড়াও ছবি পরিবর্তন. একটি হালকাভাবে লোড করা সদস্য একটি ভারী লোডের চেয়ে বেশি তাপমাত্রায় টিকে থাকতে পারে এটি বিকৃত হওয়ার আগে, তাই কোনও প্রদত্ত কাঠামোগত উপাদানের জন্য সঠিক ব্যর্থতা তাপমাত্রা নির্ভর করে এটি তার রেট করা ক্ষমতার তুলনায় কতটা ওজন বহন করছে, একটি একক সর্বজনীন সংখ্যার উপর নয়।
গলনাঙ্ক এবং কার্যকরী ব্যর্থতার মধ্যে এই ব্যবধানটিও ব্যাখ্যা করে কেন ইস্পাতকে প্রায়শই একবারে ব্যর্থ হওয়ার পরিবর্তে ধীরে ধীরে শক্তি হারানো হিসাবে বর্ণনা করা হয়। মোটামুটি 200°C এবং 300°C এর মধ্যে, বেশিরভাগ কার্বন স্টিল তাদের প্রায় সমস্ত ঘর-তাপমাত্রা শক্তি ধরে রাখে। সেখান থেকে ঊর্ধ্বমুখী, শক্তি বক্ররেখা একটি ত্বরিত হারে নিচের দিকে বেঁকে যায়, তাই 500°C এবং 600°C-এর মধ্যে পার্থক্য একটি কাঠামোগত গণনার জন্য অনেক বেশি গুরুত্বপূর্ণ যা ঘরের তাপমাত্রার কাছাকাছি একই এক-শত-ডিগ্রি ব্যবধানের চেয়ে বেশি।

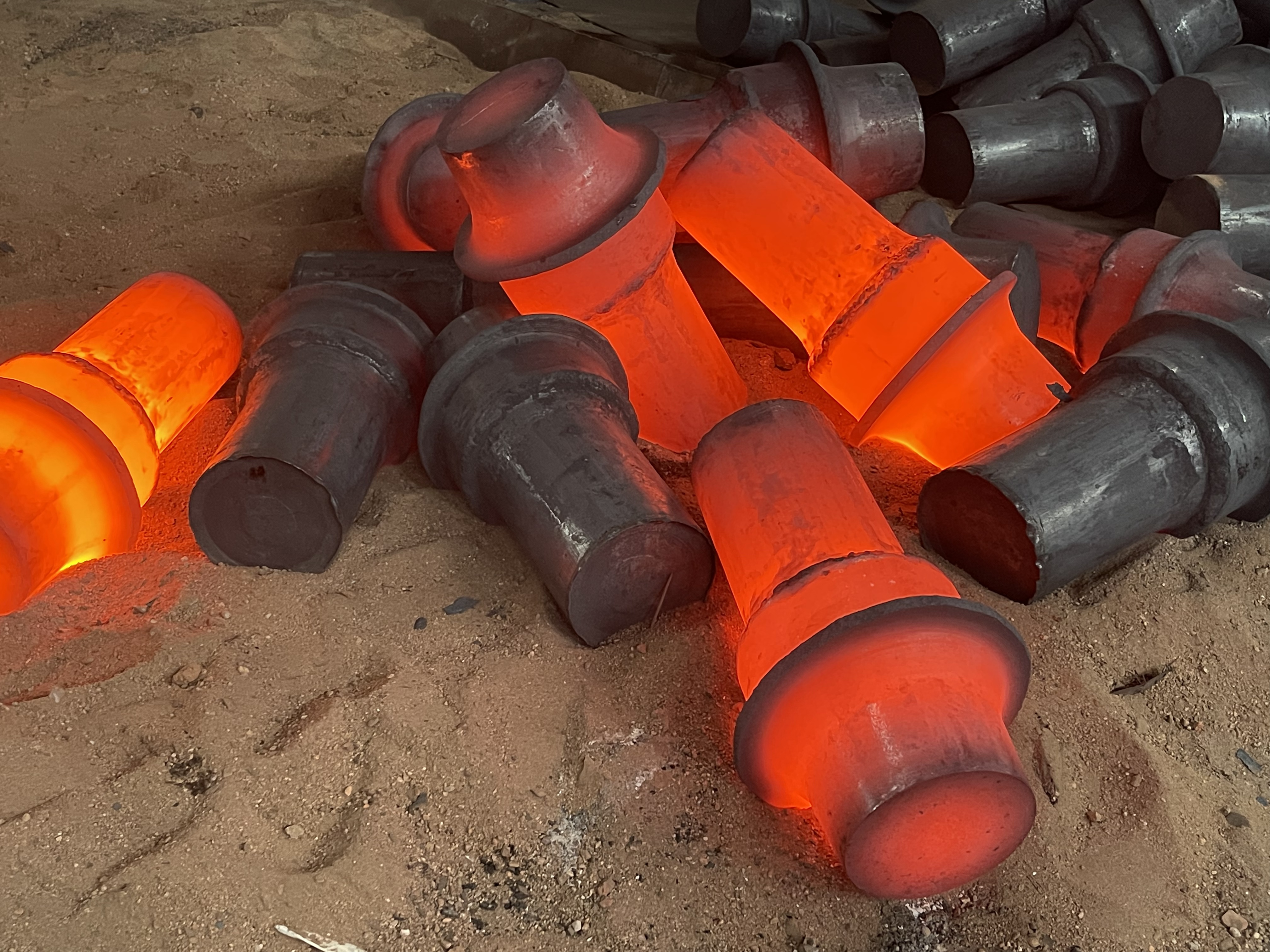

Forging এবং উত্পাদন ইস্পাত গলনাঙ্ক
গলনাঙ্ক একটি ফোরজিং দোকানের মেঝেতে সবচেয়ে গুরুত্বপূর্ণ সংখ্যা নয়। কি ব্যাপার হল forging তাপমাত্রা উইন্ডো , একটি ব্যান্ড যা গলনার সীমার নীচে আরামদায়কভাবে বসে তাই ধাতুটি হাতুড়ি বা টিপে পুনরায় আকার দেওয়ার জন্য যথেষ্ট গরম, তবুও কখনই তরলীকরণের কাছে যায় না।
বিলেট গরম করা
ইস্পাত স্টক গরম কাজের পরিসরের দিকে একটি চুল্লিতে উত্তপ্ত করা হয়, সাধারণত অনেক কার্বন এবং অ্যালয় গ্রেডের জন্য প্রায় 1100°C থেকে 1250°C (প্রায় 2000°F থেকে 2300°F) উদ্ধৃত করা হয়, এই নিবন্ধে আগে দেখানো গলনার সীমার নীচে।
অভিন্ন তাপমাত্রার জন্য ভিজিয়ে রাখা
ওয়ার্কপিসটি তাপমাত্রায় এতক্ষণ ধরে রাখা হয় যাতে তাপ তার ক্রস-সেকশনের মধ্য দিয়ে সমানভাবে প্রবেশ করতে পারে, এমন পরিস্থিতি এড়িয়ে যায় যেখানে পৃষ্ঠটি কার্যকর হয় তবে মূলটি এখনও তুলনামূলকভাবে ঠান্ডা এবং বিকৃতি প্রতিরোধী।
ইস্পাত forging চাপে
হাতুড়ি, প্রেস, বা ঘূর্ণায়মান সরঞ্জামগুলি নরম কিন্তু এখনও শক্ত ইস্পাতকে পছন্দসই আকারে নতুন আকার দেয়। গলনাঙ্কের নীচে ভালভাবে থাকা শস্যের গঠনকে অক্ষত রাখে এবং নকল অংশগুলিকে ঢালাইয়ের সমতুল্যের তুলনায় শক্তির জন্য কেন মূল্যবান করা হয় তার একটি অংশ।
নিয়ন্ত্রিত কুলিং
আকার দেওয়ার পরে, অংশটিকে নিয়ন্ত্রিত উপায়ে ঠান্ডা করা হয়, কখনও কখনও পরবর্তী তাপ চিকিত্সার মাধ্যমে, যান্ত্রিক বৈশিষ্ট্যগুলিকে লক করার জন্য ফোরজিং প্রক্রিয়াটি অর্জনের জন্য ডিজাইন করা হয়েছিল।
ফোরজিং তাপমাত্রা এবং গলনাঙ্কের মধ্যে ব্যবধান বোঝা কেন ফোরজিং সরঞ্জামগুলিকে যেভাবে তৈরি করা হয় সে সম্পর্কে অনেক কিছু ব্যাখ্যা করে। ফোরিং উইন্ডোর ভিতরে ওয়ার্কপিসকে নিরাপদে রাখার জন্য ফার্নেস কন্ট্রোল, পাইরোমিটার এবং সোক-টাইম পদ্ধতি সবই বিদ্যমান। সেই জানালাটিকে ওভারশুট করুন এবং গলে যাওয়া সীমার দিকে প্রবাহিত করুন এবং আকৃতি দেওয়ার সময় পোড়া ইস্পাত, মোটা দানা কাঠামো এবং ক্র্যাকিংয়ের ঝুঁকি তীব্রভাবে বেড়ে যায়। এটি একটি কারণ যে অভিজ্ঞ দোকানগুলি গলনাঙ্কের ডেটাকে অপারেটিং লক্ষ্য হিসাবে নয়, তবে যে কোনও গরম কাজের প্রক্রিয়ার সময় ভালভাবে পরিষ্কার থাকার জন্য একটি শক্ত সিলিং হিসাবে বিবেচনা করে।
হট ফোরজিং বনাম কোল্ড ফোরজিং
উপরে বর্ণিত তাপমাত্রার উইন্ডোতে বেশিরভাগ স্টিল ফোরজিং গরম হয়, কারণ উত্তপ্ত ইস্পাত ঘরের তাপমাত্রায় ইস্পাতের তুলনায় অনেক কম শক্তিতে বিকৃত হয় এবং অভ্যন্তরীণ চাপ তৈরি হওয়া এড়িয়ে এটি কাজ করার সাথে সাথে পুনরায় ক্রিস্টালাইজ করে। কোল্ড ফোর্জিং, বিপরীতে, ঘরের তাপমাত্রায় বা কাছাকাছি ইস্পাত আকার দেয়, তাপের চেয়ে ধাতুর নমনীয়তার উপর নির্ভর করে। কোল্ড ফোরজিং সরাসরি অর্থে গলনাঙ্কের আলোচনার সাথে সম্পর্কযুক্ত নয়, তবে এটি উল্লেখ করার মতো কারণ গরম এবং ঠান্ডা ফোরজিংয়ের মধ্যে পছন্দটি নিজেই আংশিকভাবে চালিত হয় যে কীভাবে প্রদত্ত স্টিলের গ্রেডের বৈশিষ্ট্যগুলি এটির কাছে আসার সাথে সাথে বা এর তাপীয় সীমা থেকে দূরে থাকে।
ফোরজিংয়ের সময় অতিরিক্ত গরম হওয়ার সাথে সম্পর্কিত সাধারণ ত্রুটিগুলি
যখন একটি ফার্নেস অপারেটর স্টককে গলে যাওয়ার সীমার খুব কাছাকাছি যেতে দেয়, তখন মুষ্টিমেয় অনুমানযোগ্য ত্রুটি দেখা দেয়। শস্যের বৃদ্ধি একটি মোটা অভ্যন্তরীণ কাঠামো তৈরি করে যা শক্ততা হ্রাস করে। শস্যের সীমানায় প্রাথমিক গলে যাওয়া, যাকে কখনও কখনও বার্নিং বলা হয়, উপাদানটির স্থায়ীভাবে ক্ষতি করতে পারে এমনকি যদি অংশের বেশিরভাগ অংশ দৃশ্যমানভাবে তরল না হয়। তাপমাত্রা বৃদ্ধির সাথে সাথে স্কেল গঠন ত্বরান্বিত হয়, উপাদান নষ্ট হয় এবং ডাউনস্ট্রিম ফিনিশিংকে জটিল করে তোলে। এই লক্ষণগুলিকে প্রাথমিকভাবে সনাক্ত করা কেন চুল্লির তাপমাত্রা নিয়ন্ত্রণ এবং মনিটরিং ফরজিং অপারেশনগুলিতে একটি কেন্দ্রীয় ফোকাস থাকে তার একটি অংশ।
ঢালাই এবং কাটিং মধ্যে গলনাঙ্ক ফোরজিং সঙ্গে তুলনা
ঢালাই এবং তাপ কাটিং forging থেকে তাপমাত্রা বর্ণালী বিপরীত প্রান্তে বসে। যেখানে ফরজিং ইচ্ছাকৃতভাবে গলে যাওয়া পরিসীমা এড়িয়ে যায়, সেখানে ঢালাই নির্ভর করে এটি পৌঁছানোর উপর, অন্তত স্থানীয়ভাবে, দুই টুকরো স্টিলের একত্রিত করার জন্য।
আর্ক ওয়েল্ডিংয়ের সময়, তাত্ক্ষণিক ওয়েল্ড পুলটি সাধারণত একটি অর্থপূর্ণ ব্যবধানে বেস স্টিলের বাল্ক গলনাঙ্ককে অতিক্রম করে, যেহেতু আর্ক নিজেই কয়েক হাজার ডিগ্রিতে জ্বলে এবং স্থানীয় সুপারহিটিং মূল ধাতু এবং ফিলার উপাদানগুলির মধ্যে সম্পূর্ণ ফিউশন নিশ্চিত করতে সহায়তা করে। এটি একটি সংকীর্ণ, অত্যন্ত স্থানীয় ঘটনা, চুল্লি গলে যাওয়ার বিপরীতে যেখানে সম্পূর্ণ চার্জ তাপমাত্রায় আনা হয়। ঢালাই পুল থেকে অল্প দূরত্বে আশেপাশের বেস মেটাল এখনও ঘরের তাপমাত্রার কাছাকাছি থাকতে পারে, এই কারণেই ঢালাই খাড়া তাপীয় গ্রেডিয়েন্টগুলিকে প্রবর্তন করে এবং কেন তাপ ইনপুট এবং শীতল করার হার নিয়ন্ত্রণ করা ঢালাই মানের জন্য এত কেন্দ্রীয়।
অক্সি-ফুয়েল কাটিং এবং প্লাজমা কাটার মতো তাপীয় কাটিং প্রক্রিয়া একইভাবে কাজ করে, ইস্পাতের একটি সরু কার্ফকে তার গলনাঙ্ক অতিক্রম করে যাতে এটিকে গলিত স্ল্যাগ হিসাবে বের করে দেওয়া যায়, যখন পার্শ্ববর্তী প্লেটটি একটি সংকীর্ণ তাপ-প্রভাবিত অঞ্চলকে বাদ দিয়ে কাঠামোগতভাবে অনেকাংশে প্রভাবিত হয় না।
কিভাবে স্টিলের গলনাঙ্ক অন্যান্য ধাতুর সাথে তুলনা করে
অন্যান্য সাধারণ শিল্প ধাতুগুলির সাথে ইস্পাত স্থাপন করা তার গলন আচরণকে প্রসঙ্গে রাখতে সাহায্য করে, বিশেষ করে যে কেউ উচ্চ-তাপমাত্রার প্রয়োগের জন্য উপকরণগুলির মধ্যে নির্বাচন করে।
| ধাতু | গলনাঙ্ক (°সে) | গলনাঙ্ক (°ফা) |
|---|---|---|
| সীসা | ≈ 327 | ≈ 621 |
| দস্তা | ≈ 420 | ≈ 788 |
| অ্যালুমিনিয়াম | ≈ 660 | ≈ 1221 |
| তামা | ≈ 1085 | ≈ 1985 |
| খাঁটি লোহা | ≈ 1538 | ≈ 2800 |
| ইস্পাত (সাধারণ পরিসীমা) | 1370 - 1540 | 2500 - 2800 |
| টাইটানিয়াম | ≈ 1668 | ≈ 3034 |
| টংস্টেন | ≈ 3422 | ≈ 6192 |
ইস্পাত অ্যালুমিনিয়াম এবং তামার উপরে আরামদায়কভাবে বসে, যা ব্যাখ্যা করে যে কেন অ্যালুমিনিয়াম এবং তামার গলতে অনেক কম চুল্লি শক্তির প্রয়োজন হয় এবং সাধারণত ব্যবহার করা হয় যেখানে নিম্ন প্রক্রিয়াকরণ তাপমাত্রা একটি সুবিধা। টাইটানিয়াম বেশিরভাগ ইস্পাত গ্রেডের তুলনায় লক্ষণীয়ভাবে উচ্চ তাপমাত্রায় গলে যায়, এবং টাংস্টেন তার নিজস্ব একটি বিভাগে বসে, এই কারণেই টাংস্টেনকে ফিলামেন্ট এবং উপাদানগুলির জন্য বেছে নেওয়া হয় যেগুলি চরম, টেকসই তাপ থেকে বাঁচতে হবে যা ইস্পাতকে সরাসরি তরল করে।
মজার বিষয় হল, ইস্পাতের গলনাঙ্ক বিশুদ্ধ লোহার কাছাকাছি এবং বেশির ভাগ খাদ ফর্মুলেশনের সামান্য নিচে। এটি সাধারণ ধাতুবিদ্যার নীতির সাথে সামঞ্জস্যপূর্ণ যে একটি উপাদানকে খাদ করা প্রায় সবসময়ই বিশুদ্ধ বেস ধাতুর তুলনায় তার গলনাঙ্ক কমিয়ে দেয়, এমন একটি প্যাটার্ন যা কেবল ইস্পাত নয়, বেশিরভাগ সাধারণ খাদ ব্যবস্থায় সত্য।
স্টিলের গলনাঙ্ক সম্পর্কে সাধারণ ভুল ধারণা
ইস্পাত একটি সঠিক গলনাঙ্ক আছে, একইভাবে জল ঠিক শূন্য ডিগ্রী সেলসিয়াসে জমাট বাঁধে।
বাস্তবতাইস্পাত একটি সংকর ধাতু, তাই এটি তার কঠিন এবং তরল তাপমাত্রা দ্বারা সংজ্ঞায়িত একটি পরিসীমা জুড়ে গলে যায়, যা একটি নির্দিষ্ট সংখ্যায় বসার পরিবর্তে রচনার সাথে স্থানান্তরিত হয়।
একটি ইস্পাত কাঠামো শুধুমাত্র বিপজ্জনক হয়ে ওঠে যখন এটি গলতে শুরু করে।
বাস্তবতাকাঠামোগত ইস্পাত 500°C থেকে 600°C এর কাছাকাছি তার লোড-ভারবহন ক্ষমতার একটি বড় অংশ হারায়, যা তার গলন সীমার কয়েকশ ডিগ্রি নীচে, তাই ধাতুটি তরলের কাছাকাছি হওয়ার অনেক আগেই ব্যর্থতার ঝুঁকি বেড়ে যায়।
স্টেইনলেস স্টিলের সর্বদা প্লেইন কার্বন স্টিলের চেয়ে উচ্চতর গলনাঙ্ক থাকে কারণ এটি একটি প্রিমিয়াম উপাদান।
বাস্তবতাদুটি রেঞ্জ যথেষ্ট পরিমাণে ওভারল্যাপ করে, এবং সঠিক গ্রেডগুলির উপর নির্ভর করে তুলনা করা হচ্ছে, কিছু কার্বন স্টিলের কিছু স্টেইনলেস গ্রেডের তুলনায় উচ্চতর গলনাঙ্ক থাকতে পারে।
ফরজিংয়ের জন্য ইস্পাতকে তার গলনাঙ্কের কাছাকাছি গরম করার প্রয়োজন হয় যাতে এটিকে যথেষ্ট নরম করা যায়।
বাস্তবতাফরজিং ইচ্ছাকৃতভাবে গলে যাওয়া সীমার নীচে থাকে, সাধারণত 100°C থেকে 300°C কম, যেহেতু তরলীকরণের খুব কাছাকাছি কাজ করা শস্যের গঠনকে ক্ষতিগ্রস্ত করে এবং ফাটল হওয়ার ঝুঁকি বাড়ায়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
সেলসিয়াসে কোন তাপমাত্রায় ইস্পাত গলে যায়?
বেশিরভাগ বাণিজ্যিক ইস্পাত গ্রেডগুলি 1370°C এবং 1540°C এর মধ্যে কোথাও গলে যায়, যার সঠিক চিত্রটি কার্বন সামগ্রীর উপর নির্ভর করে এবং ক্রোমিয়াম, নিকেল বা ম্যাঙ্গানিজের মতো অন্যান্য সংকর উপাদানের উপস্থিতির উপর নির্ভর করে।
ফারেনহাইটে কোন তাপমাত্রায় ইস্পাত গলে যায়?
ফারেনহাইটে, একই পরিসর মোটামুটিভাবে 2500°F থেকে 2800°F-তে অনুবাদ করে, আবার নির্দিষ্ট গ্রেড এবং এর মিশ্র উপাদানের উপর নির্ভর করে কিছুটা স্থানান্তরিত হয়।
স্টেইনলেস স্টিলের গলনাঙ্ক কি কার্বন স্টিলের থেকে আলাদা?
দুটি পরিসর উল্লেখযোগ্যভাবে ওভারল্যাপ করে। স্টেইনলেস স্টিল সাধারণত 1375°C এবং 1530°C এর মধ্যে পড়ে, যখন কার্বন স্টিল সাধারণত 1410°C এবং 1530°C এর মধ্যে পড়ে, তাই একটি নির্দিষ্ট স্টেইনলেস এবং একটি নির্দিষ্ট কার্বন গ্রেডের মধ্যে পার্থক্য সাধারণত মানুষের প্রত্যাশার চেয়ে কম হয়।
স্ট্রাকচারাল ইস্পাত গলে যাওয়ার অনেক আগেই আগুনে ব্যর্থ হয় কেন?
যখন ইস্পাত মোটামুটি 500°C থেকে 600°C অতিক্রম করে, তখন লোড-ভারবহন ক্ষমতা তীব্রভাবে কমে যায়, এটি তার গলে যাওয়ার সীমার অনেক নিচে তাপমাত্রা। সেই সময়ে ইস্পাতটি এখনও শক্ত, তবে এটি তার ডিজাইন করা লোডকে সমর্থন করার জন্য খুব বেশি শক্তি হারিয়েছে।
গলনাঙ্ক এবং ফোরজিং তাপমাত্রার মধ্যে পার্থক্য কী?
গলনাঙ্ক হল যেখানে ইস্পাত সম্পূর্ণ তরল হয়ে যায়। ফোরজিং টেম্পারেচার হল একটি কম কাজের উইন্ডো, সাধারণত অনেক গ্রেডের জন্য প্রায় 1100°C থেকে 1250°C, বিশেষভাবে গলনার পরিসর থেকে পরিষ্কার থাকার জন্য বেছে নেওয়া হয় যখন ধাতুটিকে পুনরায় আকার দেওয়ার জন্য যথেষ্ট নরম করে তোলে।
কার্বন যোগ করা কি ইস্পাত গলনাঙ্ক বাড়ায় বা কম করে?
কার্বন যোগ করলে গলনাঙ্ক কম হয়। উচ্চ কার্বন সামগ্রী গলনের পরিসরকে নিচে টেনে আনে, যার একটি অংশ কেন উচ্চ-কার্বন টুল স্টিল সাধারণত খুব কম-কার্বন হালকা ইস্পাতের তুলনায় কিছুটা কম তাপমাত্রায় গলে যায়।
ইস্পাতের গলনাঙ্ককে কেন এক সংখ্যার পরিবর্তে পরিসীমা হিসেবে দেওয়া হয়?
ইস্পাত একটি সংকর ধাতু, একটি বিশুদ্ধ উপাদান নয়, তাই বিশুদ্ধ লোহার মতো এটির একটি নির্দিষ্ট গলনাঙ্ক নেই। সঠিক কঠিন এবং তরল তাপমাত্রা প্রতিটি গ্রেডে কার্বন এবং সংকর উপাদানের নির্দিষ্ট মিশ্রণের সাথে স্থানান্তরিত হয়।
স্টিলের গলনাঙ্কের তুলনায় একটি ওয়েল্ড পুল কতটা গরম হয়?
একটি সাধারণ আর্ক ওয়েল্ডিং ওয়েল্ড পুল বেস স্টিলের বাল্ক গলে যাওয়া রেঞ্জের উপরে চলে, প্রায়শই তাৎক্ষণিক আর্ক জোনে প্রায় 1600°C বা তার বেশি, যেহেতু বেস মেটাল এবং ফিলারের মধ্যে সম্পূর্ণ ফিউশন নিশ্চিত করার জন্য প্রক্রিয়াটির যথেষ্ট সুপারহিট প্রয়োজন।
স্টিলের গলনাঙ্ক কি চাপ বা উচ্চতার সাথে পরিবর্তিত হয়?
গলনাঙ্ক একটি কঠোর থার্মোডাইনামিক অর্থে চাপের সাথে সামান্য পরিবর্তিত হয়, তবে প্রভাবটি স্বাভাবিক বায়ুমণ্ডলীয় পরিস্থিতিতে যথেষ্ট ছোট যে এটি দৈনন্দিন চুল্লি, ফোরজিং বা ঢালাই অপারেশনের জন্য ব্যবহারিক ফ্যাক্টর নয়।
