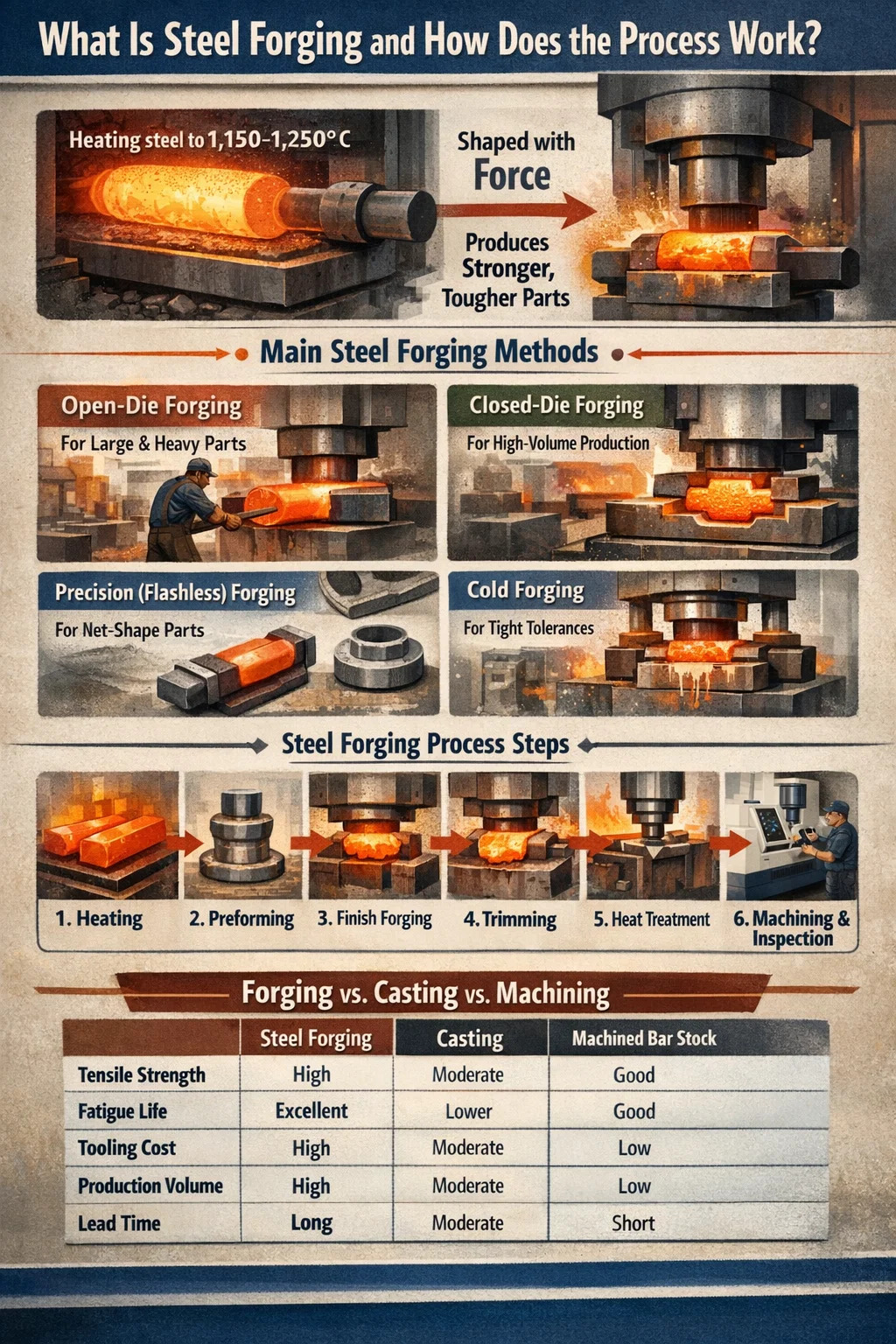

স্টিল ফোরজিং কী এবং প্রক্রিয়াটি কীভাবে কাজ করে
ইস্পাত forging একটি উত্পাদন প্রক্রিয়া যেখানে শক্ত ইস্পাত বিলেট বা বারগুলি কম্প্রেসিভ শক্তির অধীনে আকৃতির হয় — হাতুড়ি, প্রেস বা ডাই ব্যবহার করে — কাস্ট বা মেশিনের বিকল্পগুলির তুলনায় উচ্চতর যান্ত্রিক বৈশিষ্ট্য সহ অংশগুলি তৈরি করতে। ফলাফল হল একটি শস্য কাঠামো যা অংশটির রূপরেখা অনুসরণ করে, প্রসার্য শক্তি প্রদান করে যা সাধারণত ঢালাই ইস্পাত উপাদানগুলির তুলনায় 20-40% বেশি। আপনার যদি এমন অংশের প্রয়োজন হয় যা ক্লান্তি, প্রভাব বা চক্রাকার লোডিং পরিচালনা করে — সংযোগকারী রড, ক্র্যাঙ্কশ্যাফ্ট, ফ্ল্যাঞ্জ, গিয়ার — সেখানে পৌঁছানোর জন্য সাধারণত ফোরজিং সবচেয়ে নির্ভরযোগ্য পথ।
এর মূলে, প্রক্রিয়াটি একটি নির্দিষ্ট তাপমাত্রার পরিসরে ইস্পাতকে গরম করে (সাধারণত কার্বন এবং অ্যালয় স্টিলের জন্য 1,100°C এবং 1,250°C এর মধ্যে), তারপর উপাদানটিকে পছন্দসই আকারে প্লাস্টিকভাবে বিকৃত করার জন্য বল প্রয়োগ করে। উচ্চতর তাপমাত্রা প্রবাহের চাপ কমায় এবং নমনীয়তা উন্নত করে, যা ফাটল ছাড়াই ধাতুকে আকার দেওয়া সহজ করে তোলে। একবার ঠান্ডা হয়ে গেলে, নকল অংশটি শিপিংয়ের আগে প্রক্রিয়া-পরবর্তী তাপ চিকিত্সা, মেশিনিং এবং পরিদর্শনের মধ্য দিয়ে যায়।
ইস্পাত ফোরিং একটি একক কৌশল নয়। এটি বিভিন্ন স্বতন্ত্র পদ্ধতিতে বিভক্ত, প্রতিটি ভিন্ন জ্যামিতি, আয়তন এবং সহনশীলতার প্রয়োজনীয়তার জন্য উপযুক্ত। প্রতিটি পদ্ধতি কীভাবে কাজ করে — এবং এটি কোথায় কম পড়ে — তা বোঝা যে কোনও প্রকৌশলী বা ক্রেতার জন্য একটি ফোরজিং প্রকল্পে সঠিক কল করার চেষ্টা করার জন্য প্রাথমিক বিন্দু।
প্রধান ইস্পাত ফোরজিং পদ্ধতি এবং কখন প্রতিটি ব্যবহার করবেন
প্রতিটি ইস্পাত ফোরজিং পদ্ধতি বিভিন্ন মাত্রিক সহনশীলতা, পৃষ্ঠের অবস্থা এবং টুলিং খরচ সহ অংশ তৈরি করে। ভুলভাবে নির্বাচন করা খরচ যোগ করে, সীসার সময় বাড়ায়, অথবা যে অংশে অত্যধিক মাধ্যমিক যন্ত্রের প্রয়োজন হয় তার ফলাফল।
ওপেন-ডাই ফরজিং
ওপেন-ডাই ফোরজিং (যাকে ফ্রি ফোরজিং বা স্মিথ ফোরজিংও বলা হয়) ফ্ল্যাট বা সরল আকৃতির ডাই ব্যবহার করে যা ওয়ার্কপিসকে সম্পূর্ণরূপে আবদ্ধ করে না। ইস্পাত কম্প্রেশন, প্রসারিত, এবং ঘূর্ণন একটি সিরিজ মাধ্যমে ডাইস মধ্যে ম্যানিপুলেট করা হয়. এটি হল বড় শ্যাফ্ট, সিলিন্ডার, রিং এবং ইনগটগুলির জন্য ব্যবহৃত পদ্ধতি - যে অংশগুলির ওজন কয়েক কিলোগ্রাম থেকে 200 টনের বেশি হতে পারে।
ওপেন-ডাই ফোরজিং হল পছন্দের পছন্দ যখন অংশের আকার ক্লোজড ডাইসের ধারণক্ষমতাকে ছাড়িয়ে যায়, বা যখন ব্যয়বহুল টুলিংকে ন্যায্যতা দেওয়ার জন্য উৎপাদনের পরিমাণ খুব কম হয়। মাত্রিক সহনশীলতা প্রশস্ত (সাধারণত ±3–6 মিমি), তাই উল্লেখযোগ্য যন্ত্র পরবর্তীতে প্রত্যাশিত। 4140, 4340, এবং 316 স্টেইনলেসের মতো ইস্পাত গ্রেডগুলি তেল এবং গ্যাস, বিদ্যুৎ উৎপাদন এবং ভারী সরঞ্জাম শিল্পের জন্য এইভাবে নিয়মিত প্রক্রিয়া করা হয়।
ক্লোজড-ডাই ফরজিং (ইমপ্রেশন-ডাই ফোরজিং)
ক্লোজড-ডাই ফোরজিং একটি মিলিত সেট ব্যবহার করে একটি গহ্বরের সাথে তৈরি করা অংশের আনুমানিক আকারে মেশিন করা। উত্তপ্ত বিলেটটি ডাইগুলির মধ্যে স্থাপন করা হয়, এবং বল প্রয়োগ করা হয় যতক্ষণ না ইস্পাত গহ্বরটি সম্পূর্ণরূপে পূরণ করে, অতিরিক্ত উপাদান বিভাজন লাইনের চারপাশে ফ্ল্যাশ হিসাবে প্রবাহিত হয়। ফ্ল্যাশ পরে ছাঁটা বন্ধ করা হয়.
এই পদ্ধতিটি কঠোর সহনশীলতা (সাধারণত অংশের জটিলতা এবং আকারের উপর নির্ভর করে ±0.5-1.5 মিমি), ভাল পৃষ্ঠের সমাপ্তি এবং ওপেন-ডাই কাজের তুলনায় আরও সামঞ্জস্যপূর্ণ জ্যামিতি তৈরি করে। টুলিং খরচ বেশি — একটি মাঝারি-জটিল অংশের জন্য ডাইয়ের সম্পূর্ণ সেটের জন্য $15,000–$80,000 বা তার বেশি খরচ হতে পারে — তাই ক্লোজড-ডাই ফোর্জিং প্রাথমিকভাবে মাঝারি থেকে উচ্চ উৎপাদন ভলিউমের জন্য অর্থনৈতিক বোধগম্য করে তোলে। স্বয়ংচালিত সংযোগকারী রড, হুইল হাব এবং ভালভ বডি হল ক্লাসিক অ্যাপ্লিকেশন।
ফ্ল্যাশলেস (নির্ভুলতা) ফরজিং
ফ্ল্যাশলেস ফোরজিং বিলেট ভলিউম এবং ডাই জ্যামিতিকে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করে ফ্ল্যাশ দূর করে যাতে উপাদান ওভারফ্লো ছাড়াই গহ্বরটি পূরণ করে। ফলাফল হল একটি নেট-আকৃতি বা কাছাকাছি-নেট-আকৃতির অংশ যার জন্য ন্যূনতম পোস্ট-ফার্জিং মেশিনিং প্রয়োজন। সহনশীলতা ±0.1–0.3 মিমি এর মতো শক্ত হওয়া সম্ভব।
এই প্রক্রিয়া সুনির্দিষ্ট বিলেট প্রস্তুতি এবং উচ্চ টুলিং বিনিয়োগ দাবি করে, কিন্তু প্রচলিত ক্লোজড-ডাই ফোরজিংয়ের তুলনায় 10-20% উপাদান সঞ্চয় জটিল অংশগুলির উচ্চ-আয়তনের উত্পাদনের জন্য আকর্ষণীয় করে তোলে যেমন গিয়ার, বেভেল গিয়ার এবং সাসপেনশন উপাদান।
রোল ফরজিং
রোল ফোরজিং আকৃতির খাঁজ সহ দুটি রোলের মধ্যে একটি উত্তপ্ত স্টিলের বারকে পাস করে, এর ক্রস-সেকশনকে হ্রাস করে এবং একই সাথে এটিকে দীর্ঘায়িত করে। এটি সাধারণত ক্লোজড-ডাই ফোর্জিংয়ের আগে একটি প্রিফর্মিং ধাপ হিসাবে ব্যবহৃত হয়, তবে এটি টেপারড শ্যাফ্ট, লিফ স্প্রিংস এবং রেলের উপাদানগুলির জন্য চূড়ান্ত প্রক্রিয়া হিসাবেও ব্যবহৃত হয়। প্রক্রিয়াটির ক্রমাগত প্রকৃতি এটিকে দীর্ঘায়িত অংশগুলির জন্য অত্যন্ত দক্ষ করে তোলে।
মন খারাপ Forging
আপসেট ফোরজিং একটি স্টিল বার বা রডের ক্রস-বিভাগীয় এলাকাকে তার অক্ষ বরাবর সংকুচিত করে, দৈর্ঘ্যকে ছোট করে এবং একটি নির্দিষ্ট অঞ্চলে ব্যাস বাড়ায়। বোল্ট, স্টাড, ভালভ এবং ফ্ল্যাঞ্জযুক্ত শ্যাফ্টগুলি এইভাবে উত্পাদিত হয়। হাই-স্পিড আপসেট ফোরজিং মেশিন প্রতি ঘন্টায় হাজার হাজার যন্ত্রাংশ তৈরি করতে পারে, এটিকে ফাস্টেনার এবং অনুরূপ হার্ডওয়্যারের জন্য সবচেয়ে উত্পাদনশীল ফোরজিং পদ্ধতিগুলির মধ্যে একটি করে তোলে।
কোল্ড ফরজিং
উপরের পদ্ধতির বিপরীতে, ঠান্ডা ফোরজিং ঘরের তাপমাত্রায় বা কাছাকাছি সঞ্চালিত হয়। প্রক্রিয়া চলাকালীন ইস্পাত কঠোর হয়, যা আসলে পৃষ্ঠের কঠোরতা এবং শক্তি বৃদ্ধি করে। সহনশীলতাগুলি ব্যতিক্রমীভাবে আঁটসাঁট (±0.05–0.1 মিমি), এবং পৃষ্ঠের ফিনিস চমৎকার, প্রায়শই কোন বাঁক বা নাকালের প্রয়োজনীয়তা দূর করে। ট্রেড-অফ হল উচ্চ প্রেস ফোর্স প্রয়োজন এবং অংশ জ্যামিতি এবং ইস্পাত গ্রেডের সীমাবদ্ধতা। কম-কার্বন এবং মাঝারি-কার্বন স্টিলগুলি কোল্ড ফোরিংয়ের জন্য সবচেয়ে উপযুক্ত।
ধাপে ধাপে: কীভাবে স্টিল ফোরজিং অনুশীলনে করা হয়
আপনি ফোরজিবিলিটির জন্য একটি অংশ ডিজাইন করছেন বা সরবরাহকারীর প্রোডাকশন ফ্লোরের অডিট করছেন কিনা সেই প্রক্রিয়ার ধাপগুলো জেনে রাখা গুরুত্বপূর্ণ। এখানে কিভাবে একটি স্ট্যান্ডার্ড ক্লোজড-ডাই স্টিল ফোরজিং সিকোয়েন্স কাঁচামাল থেকে শেষ অংশে চলে।
- উপাদান নির্বাচন এবং বিলেট প্রস্তুতি: সমাপ্ত অংশের যান্ত্রিক সম্পত্তির প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত ইস্পাত গ্রেড নির্বাচন করা হয়। সাধারণ গ্রেডের মধ্যে রয়েছে 1045 (মাঝারি-কার্বন, সাধারণ শিল্প), 4140 (ক্রোমিয়াম-মলিবডেনাম, উচ্চ-শক্তি), 4340 (নিকেল-ক্রোমিয়াম-মলিবডেনাম, মহাকাশ), এবং 17-4 PH স্টেইনলেস (জারা-প্রতিরোধী, উচ্চ-শক্তি)। বার স্টক বা বিলেট গণনাকৃত আয়তনে কাটা হয় — ফ্ল্যাশ এবং স্কেল ক্ষতির জন্য অ্যাকাউন্টে সামান্য বড়।
- গরম করা: বিলেটগুলিকে গ্যাস-চালিত বা ইন্ডাকশন ফার্নেসে লোড করা হয় এবং টার্গেট ফোরজিং তাপমাত্রায় আনা হয়। বেশিরভাগ কার্বন এবং মিশ্র স্টিলের জন্য, এটি 1,150-1,250 °C। বিলেট ক্রস-সেকশন জুড়ে তাপমাত্রার অভিন্নতা গুরুত্বপূর্ণ — 50 ডিগ্রি সেলসিয়াসের বেশি তাপমাত্রার গ্রেডিয়েন্ট ক্র্যাকিং বা অসম্পূর্ণ ডাই ফিল হতে পারে। টাইট তাপমাত্রা নিয়ন্ত্রণ এবং হ্রাস স্কেল গঠনের জন্য ইন্ডাকশন হিটিং পছন্দ করা হয়।
- ডিস্কেলিং: গরম ইস্পাত গরম করার সময় একটি অক্সাইড স্কেল স্তর বিকাশ করে। ফোরজি করার আগে, এই স্কেলটি উচ্চ-চাপের জলের জেট (সাধারণত 100-200 বার) দ্বারা বা ডাই-এ প্রথম হালকা আঘাতের মাধ্যমে মুছে ফেলা হয়, যা স্কেলটি ভেঙ্গে দেয় এবং এটিকে অংশের পৃষ্ঠে চাপা হতে বাধা দেয়, যার ফলে পৃষ্ঠের ত্রুটি দেখা দেয়।
- প্রিফর্মিং (যদি প্রয়োজন হয়): জটিল অংশগুলিকে প্রায়শই ফিনিস ডাই ইম্প্রেশনের আগে ধাতু ভরকে চূড়ান্ত আকারের কাছাকাছি পুনঃবন্টন করতে এক বা একাধিক পূর্বনির্ধারিত পদক্ষেপের প্রয়োজন হয়। এটি ডাই পরিধান হ্রাস করে এবং চূড়ান্ত আঘাতে ধাতব প্রবাহ উন্নত করে। একই প্রেস বা হাতুড়িতে পৃথক ডাই ক্যাভিটিতে প্রিফর্মিং করা হয়।
- ফোরিং শেষ করুন: প্রিফর্মড বিলেট ফিনিশ ডাই ক্যাভিটিতে স্থানান্তরিত হয় এবং আঘাত করা হয় — হয় একটি হাতুড়ি (মাধ্যাকর্ষণ বা বাষ্প হাতুড়ি বারবার আঘাত প্রদান করে) বা একটি প্রেস (যান্ত্রিক বা হাইড্রোলিক প্রেস একটি নিয়ন্ত্রিত একক স্ট্রোক সরবরাহ করে)। ইস্পাত সম্পূর্ণরূপে গহ্বর পূরণ করে, এবং বিভাজন লাইনের চারপাশে ফ্ল্যাশ বের করে দেয়।
- ফ্ল্যাশ ট্রিমিং: এখনও গরম থাকা অবস্থায় (বা ঠান্ডা হওয়ার পরে, ছাঁটাই প্রেসের জন্য), ফোরজিংটি একটি ট্রিমিং ডাইতে স্থাপন করা হয় এবং ফ্ল্যাশটি একক স্ট্রোকে পাঞ্চ করা হয়। নির্ভুল অংশগুলির জন্য, ছাঁটা ফোর্জিংকে একটি সাইজিং ডাইতে পুনরায় আঘাত করা যেতে পারে যখন যে কোনও স্প্রিং-ব্যাক সংশোধন করতে এবং মাত্রিক নির্ভুলতা উন্নত করতে এখনও উষ্ণ থাকে।
- তাপ চিকিত্সা: স্টিলের গ্রেড এবং চূড়ান্ত যান্ত্রিক সম্পত্তির প্রয়োজনীয়তার উপর নির্ভর করে, নকল অংশগুলি স্বাভাবিককরণ, অ্যানিলিং, নিভেন এবং টেম্পারিং, বা সমাধান চিকিত্সা এবং বার্ধক্যের মধ্য দিয়ে যায়। উদাহরণস্বরূপ, 4140 স্টিলের টেম্পারিং এবং টেম্পারিং প্রসার্য শক্তি 655 MPa (স্বাভাবিক) থেকে 1,000 MPa-এ নিয়ে আসতে পারে।
- মেশিনিং: এমনকি কাছাকাছি-নেট-আকৃতির ফোরজিংসের জন্য সাধারণত সিএনসি টার্নিং, মিলিং, ড্রিলিং এবং গ্রাইন্ডিংয়ের চূড়ান্ত মাত্রা সহনশীলতা, পৃষ্ঠের ফিনিস এবং বৈশিষ্ট্যগুলি (থ্রেড, বোরস, কীওয়ে) অর্জনের প্রয়োজন হয় যা সরাসরি নকল করা যায় না।
- পরিদর্শন এবং পরীক্ষা: ফিনিশড ফোরজিংস ডাইমেনশনালভাবে পরিদর্শন করা হয় (সিএমএম বা ম্যানুয়াল গেজিং), দৃশ্যত (সারফেস ফাটল, ল্যাপস, সিম), এবং প্রায়শই অ-ধ্বংসাত্মক পরীক্ষার মাধ্যমে — পৃষ্ঠের ত্রুটিগুলির জন্য চৌম্বকীয় কণা পরিদর্শন (MPI), অভ্যন্তরীণ শূন্যতার জন্য অতিস্বনক পরীক্ষা (UT)। নমুনা কুপনের উপর যান্ত্রিক পরীক্ষা কঠোরতা, প্রসার্য শক্তি, প্রভাব দৃঢ়তা, এবং ক্লান্তি কর্মক্ষমতা যাচাই করে।
ইস্পাত গ্রেডগুলি সাধারণত ফরজিং এবং তাদের বৈশিষ্ট্যগুলিতে ব্যবহৃত হয়
উপাদান নির্বাচন forging প্রক্রিয়া থেকে অবিচ্ছেদ্য. ইস্পাত গ্রেড ফোরজিং তাপমাত্রা পরিসীমা, ডাই লাইফ, প্রয়োজনীয় প্রেস ক্ষমতা, পোস্ট-ফার্জিং হিট ট্রিটমেন্ট এবং শেষ পর্যন্ত সমাপ্ত অংশের কার্যকারিতা নির্ধারণ করে।
| ইস্পাত গ্রেড | Forging টেম্প রেঞ্জ | প্রসার্য শক্তি (প্রশ্ন ও টি) | মূল অ্যাপ্লিকেশন |
|---|---|---|---|
| এআইএসআই 1045 | 1,150–1,230°C | ~570–700 MPa | শ্যাফট, গিয়ার, কাপলিং |
| AISI 4140 | 1,100–1,230°C | ~900–1,100 MPa | ফ্ল্যাঞ্জ, ড্রিল কলার, এক্সেল |
| এআইএসআই 4340 | 1,100–1,200°C | ~1,000–1,500 MPa | ল্যান্ডিং গিয়ার, ক্র্যাঙ্কশ্যাফ্ট, মহাকাশ |
| AISI 316 স্টেইনলেস | 1,149–1,260°C | ~515–690 MPa | ভালভ, জিনিসপত্র, সামুদ্রিক হার্ডওয়্যার |
| F51 ডুপ্লেক্স এসএস | 1,050–1,150°C | ~620–880 MPa | উপসাগরীয় উপাদান, রাসায়নিক উদ্ভিদ |
| 17-4 PH স্টেইনলেস | 1,040–1,150°C | ~930–1,310 MPa | মহাকাশ, চিকিৎসা, পাম্প শ্যাফ্ট |
স্টেইনলেস স্টীল ফোরজিং সম্পর্কে একটি ব্যবহারিক নোট: 316 এর মতো অস্টেনিটিক গ্রেডগুলিতে কার্বন স্টিলের তুলনায় উচ্চ প্রবাহের চাপ রয়েছে, যার অর্থ একই অংশের আকারের জন্য প্রেসের আরও ক্ষমতা প্রয়োজন। এগুলি স্ট্রেন শক্ত হওয়ার প্রবণতাও বেশি, যা ক্র্যাকিং হতে পারে যদি পাসগুলির মধ্যে পুনরায় গরম করা সঠিকভাবে না করা হয়। ডুপ্লেক্স গ্রেডগুলি তাপমাত্রার জন্য আরও বেশি সংবেদনশীল — সংকীর্ণ ফোরজিং উইন্ডোর বাইরে কাজ করা ফেরাইট-অস্টেনাইট ভারসাম্যকে অস্থিতিশীল করতে পারে এবং ক্ষয় প্রতিরোধ ক্ষমতা হ্রাস করতে পারে।
ফরজেবল ইস্পাত যন্ত্রাংশের জন্য মূল ডিজাইনের নিয়ম
মনে মনে জালিয়াতি না করে ডিজাইন করা অংশগুলি প্রায়শই উত্পাদন করতে উল্লেখযোগ্যভাবে বেশি ব্যয় হয়, বা তারা প্রক্রিয়াটির কাঠামোগত সুবিধার সুবিধা নিতে ব্যর্থ হয়। শুরু থেকে এই নকশা নীতিগুলি প্রয়োগ করা পরে ব্যয়বহুল পুনঃডিজাইন এড়ায়।
খসড়া কোণ
ক্লোজড-ডাই ফোর্জিংয়ের সমস্ত উল্লম্ব পৃষ্ঠের একটি খসড়া কোণ প্রয়োজন যাতে অংশটি ডাই থেকে বের করে দেওয়া যায়। ইস্পাত forgings জন্য স্ট্যান্ডার্ড খসড়া হয় বাহ্যিক পৃষ্ঠে 5–7° এবং অভ্যন্তরীণ পৃষ্ঠে 7-10° . জিরো-ড্রাফ্ট বা নেগেটিভ-ড্রাফ্ট বৈশিষ্ট্যগুলির জন্য ইজেক্টর পিন বা স্প্লিট ডাই সহ আরও জটিল টুলিং প্রয়োজন, যা খরচ উল্লেখযোগ্যভাবে বৃদ্ধি করে।
ফিলেট এবং কর্নার রেডিআই
তীক্ষ্ণ অভ্যন্তরীণ কোণগুলি ডাইয়ের পাশাপাশি সমাপ্ত অংশে চাপের ঘনত্ব তৈরি করে। একটি ন্যূনতম অভ্যন্তরীণ ফিলেট ব্যাসার্ধ 3 মিমি একটি ব্যবহারিক সূচনা বিন্দু, 6 মিমি বা তার চেয়ে বেশি ভারী লোডযুক্ত অঞ্চলে পছন্দ করা হয়। বাহ্যিক কোণার ব্যাসার্ধ কমপক্ষে 1.5 মিমি হওয়া উচিত। সঠিক ফিললেট সহ অংশগুলি তীক্ষ্ণ ট্রানজিশনের তুলনায় 3× পর্যন্ত ক্লান্তি জীবন উন্নতি দেখায়।
বিভাজন লাইন বসানো
বিভাজন লাইন হল যেখানে দুটি ডাই অর্ধেক মিলিত হয়। ডাই ডেপথ এবং ফ্ল্যাশ কমানোর জন্য এটি অংশের বৃহত্তম ক্রস-সেকশনে স্থাপন করা উচিত। একটি সোজা, সমতল বিভাজন লাইন সবচেয়ে সহজ এবং সস্তা বিকল্প। বাঁকা বা কোণীয় বিভাজন রেখাগুলি টুলিং জটিলতা যোগ করে তবে নির্দিষ্ট জ্যামিতির জন্য প্রয়োজনীয় হতে পারে।
সেকশন পুরুত্বের বৈচিত্র
একই অংশের মধ্যে ক্রস-সেকশন পুরুত্বের বড় বৈচিত্রগুলি ফোরজিংয়ের সময় অসম ধাতব প্রবাহ তৈরি করে। পাতলা অংশগুলি পুরুগুলির তুলনায় দ্রুত এবং দ্রুত ঠাণ্ডা হয়, যা আন্ডারফিল বা ক্র্যাকিংয়ের দিকে পরিচালিত করে। একটি সাধারণ নিয়ম হিসাবে, একটি স্টিল ফোরজিং-এ সর্বাধিক থেকে ন্যূনতম প্রাচীরের বেধের অনুপাত 4:1 এর বেশি হওয়া উচিত নয়, ব্যতীত সাবধানে প্রিফর্ম ডিজাইন ছাড়াই উপাদানগুলিকে পূর্ব-বন্টন করা যায়।
শস্য প্রবাহ ওরিয়েন্টেশন
ঢালাই বা বার স্টক মেশিনিং ওভার স্টিল ফোরজিংয়ের সবচেয়ে উল্লেখযোগ্য সুবিধাগুলির মধ্যে একটি হল পরিষেবার সর্বোচ্চ চাপের দিক দিয়ে শস্য প্রবাহকে সারিবদ্ধ করার ক্ষমতা। রড অক্ষ বরাবর অনুদৈর্ঘ্য শস্য প্রবাহের সাথে নকল একটি সংযোগকারী রডের ক্লান্তি প্রতিরোধ ক্ষমতা বার স্টক থেকে তৈরি একটির চেয়ে অনেক ভাল, যেখানে শস্যটি সমালোচনামূলক অংশ জুড়ে তির্যকভাবে চলে। অংশটি এমনভাবে ডিজাইন করুন যাতে প্রাথমিক লোড অক্ষটি প্রধান ফোরজিং দিকটির সাথে সারিবদ্ধ হয়।
বার স্টক থেকে ইস্পাত ফোরজিং বনাম কাস্টিং বনাম মেশিনিং
স্ট্রাকচারাল ইস্পাত অংশগুলির জন্য একটি উত্পাদন রুট নির্বাচন করার সময় প্রকৌশলীরা প্রায়শই ফোরজিং, ঢালাই এবং মেশিনের মধ্যে পছন্দের মুখোমুখি হন। প্রতিটি পদ্ধতির একটি স্বতন্ত্র কর্মক্ষমতা এবং খরচ প্রোফাইল আছে।
| মানদণ্ড | ইস্পাত Forging | কাস্টিং | মেশিন বার স্টক |
|---|---|---|---|
| প্রসার্য শক্তি | উচ্চ (শস্য-পরিশোধিত) | মাঝারি (পরোসিটি ঝুঁকি) | ভাল (গ্রেডের উপর নির্ভর করে) |
| ক্লান্তি জীবন | চমৎকার | নিম্ন (অভ্যন্তরীণ ত্রুটি) | দানা সারিবদ্ধ হলে ভাল |
| জ্যামিতিক জটিলতা | পরিমিত | উচ্চ | উচ্চ (CNC) |
| টুলিং খরচ | উচ্চ (dies) | পরিমিত (patterns/molds) | কোনটাই কম নয় |
| উচ্চ আয়তনে ইউনিট খরচ | কম | কম to moderate | উচ্চ (material waste) |
| অভ্যন্তরীণ ত্রুটি | ন্যূনতম (শূন্যতা বন্ধ) | সম্ভাব্য (সংকোচন, ছিদ্র) | বারের মানের উপর নির্ভর করে |
| লিড টাইম (প্রোটোটাইপ) | দীর্ঘ (ডাই ম্যানুফ্যাকচারিং) | পরিমিত | সংক্ষিপ্ত |
সিদ্ধান্তটি সাধারণত তিনটি বিষয়ের মধ্যে আসে: বার্ষিক উৎপাদনের পরিমাণ, প্রয়োজনীয় যান্ত্রিক কর্মক্ষমতা এবং অংশের জটিলতা। জটিল অভ্যন্তরীণ প্যাসেজ বা আন্ডারকাট সহ অংশগুলির জন্য, কাস্টিং প্রায়শই একা জ্যামিতিতে জয়ী হয়। স্বয়ংচালিত, মহাকাশ, বা তেল এবং গ্যাসের উচ্চ-ভলিউম কাঠামোগত অংশগুলির জন্য, ফোরজিং প্রায় সর্বদা কার্যক্ষমতা এবং জীবনচক্র খরচে জয়ী হয়। বার স্টক থেকে মেশিন করা প্রোটোটাইপ, খুব ছোট ব্যাচ বা অর্থনৈতিকভাবে নকল করার পক্ষে খুব ছোট অংশগুলির জন্য সবচেয়ে বেশি অর্থবহ করে তোলে।
স্টিল ফোরজিংয়ের সাধারণ ত্রুটি এবং কীভাবে সেগুলি প্রতিরোধ করা যায়
এমনকি সঠিক প্রক্রিয়া পরামিতি সহ, ইস্পাত ফোরজিংস এমন ত্রুটিগুলি বিকাশ করতে পারে যা কাঠামোগত অখণ্ডতার সাথে আপস করে। প্রতিটি ত্রুটির কারণ কী এবং কীভাবে তা তাড়াতাড়ি ধরা যায় তা জানা ব্যয়বহুল ক্ষেত্রের ব্যর্থতা প্রতিরোধ করে।
ল্যাপস এবং ফোল্ডস
ল্যাপ তৈরি হয় যখন একটি পৃষ্ঠের বলি বা ওভারহ্যাং পিছনে ভাঁজ করা হয় এবং বন্ধন ছাড়াই অংশ পৃষ্ঠের মধ্যে নকল করা হয়। এগুলি রৈখিক পৃষ্ঠের ত্রুটি হিসাবে উপস্থিত হয়, সাধারণত বিভাজন রেখার সমান্তরালে চলে। মূল কারণ সাধারণত ভুল প্রিফর্ম আকৃতি, অত্যধিক ফ্ল্যাশ, বা ডাইতে দুর্বল ধাতব প্রবাহ বিতরণ। চৌম্বকীয় কণা পরিদর্শন নির্ভরযোগ্যভাবে পৃষ্ঠের ল্যাপ সনাক্ত করে। প্রতিরোধের জন্য যথাযথ প্রিফর্ম ডিজাইন এবং ডাই ক্যাভিটি অপ্টিমাইজেশন প্রয়োজন।
আন্ডারফিল
আন্ডারফিল মানে ফোরজিংয়ের সময় ডাই ক্যাভিটি সম্পূর্ণরূপে স্টিল দিয়ে পূর্ণ হয়নি, অংশের উপরিভাগে অগভীর নিম্নচাপ রেখেছিল। কারণগুলির মধ্যে রয়েছে অপর্যাপ্ত বিলেট ওজন, খুব কম একটি ফোরজিং তাপমাত্রা, অতিরিক্ত ফ্ল্যাশ যা গহ্বর পূরণের আগে উপাদানগুলিকে দূরে সরিয়ে দেয়, বা অপর্যাপ্ত প্রেস ক্ষমতা। মাত্রিক পরিদর্শন বেশিরভাগ ক্ষেত্রেই আন্ডারফিল ধরবে, তবে নমুনা বিভাগ সহ প্রথম উত্পাদনে এটি আরও ভালভাবে ধরা পড়ে।
ক্র্যাকিং
যখন ইস্পাত খুব কম তাপমাত্রায় (নমনীয় থেকে ভঙ্গুর রূপান্তর সীমার নীচে), যখন স্ট্রেন রেট খুব বেশি হয়, বা যখন ইস্পাতে অতিরিক্ত সালফার বা ফসফরাস উপাদান থাকে যা গরম স্বল্পতা প্রচার করে তখন পৃষ্ঠের ফাটল দেখা দেয়। অভ্যন্তরীণ ফাটল (বার্স্ট ডিফেক্ট) দেখা দেয় যখন ফোর্জিংয়ের সময় মূল অংশে টেনসিল স্ট্রেস তৈরি হয়, প্রায়শই ভারী অংশে। বেশিরভাগ অ্যালয় স্টিলের জন্য ফোরজিং তাপমাত্রা 1,050°C এর উপরে বজায় রাখা এবং পাস প্রতি অত্যধিক হ্রাস এড়ানো বেশিরভাগ ক্র্যাকিং ত্রুটি প্রতিরোধ করে।
Decarburization
উচ্চ তাপমাত্রায় বাতাসের বর্ধিত এক্সপোজারের ফলে ইস্পাত পৃষ্ঠের স্তর থেকে কার্বন ছড়িয়ে পড়ে, একটি নরম, কম-কার্বন জোন তৈরি করে যা কঠোরতা এবং ক্লান্তি প্রতিরোধের হ্রাস করে। খোলা শিখা চুল্লিতে উত্তপ্ত অংশগুলিতে 0.3-0.8 মিমি ডিকারবুরাইজেশন গভীরতা অস্বাভাবিক নয়। নিয়ন্ত্রিত-বায়ুমণ্ডলীয় চুল্লি বা ইন্ডাকশন হিটিং ব্যবহার করা উল্লেখযোগ্যভাবে ডিকারবুরাইজেশনকে হ্রাস করে, এবং যখন এটি ঘটে তখন প্রভাবিত স্তরটি বন্ধ করে দেওয়াই আদর্শ প্রতিকার।
ডাই শিফট
ডাই শিফ্ট ঘটে যখন উপরের এবং নীচের ডাই অর্ধেকগুলি ফোরজিংয়ের সময় ভুলভাবে সংযোজিত হয়, একটি অংশ তৈরি করে যা বিভাজন লাইনে অফসেট হয়। এমনকি একটি 0.5 মিমি স্থানান্তর একটি অংশ মাত্রিক পরিদর্শন ব্যর্থ হতে পারে. নিয়মিত ডাই অ্যালাইনমেন্ট চেক এবং সঠিক লোকেটিং কী রক্ষণাবেক্ষণ উত্পাদনে এই ত্রুটি প্রতিরোধ করে।
যে শিল্পগুলি ইস্পাত ফোরজিংয়ের উপর নির্ভর করে এবং কেন
স্টিল ফরজিংয়ের চাহিদা এমন শিল্প দ্বারা চালিত হয় যেখানে কাঠামোগত ব্যর্থতা একটি বিকল্প নয়। কোথায় এবং কেন ফোরজিং নির্দিষ্ট করা হয়েছে তা বোঝা ক্রেতাদের টুলিং বিনিয়োগের ন্যায্যতা প্রমাণ করতে সাহায্য করে এবং প্রকৌশলীদেরকে প্রতিযোগিতামূলক প্রক্রিয়ার উপর জালিয়াতির ক্ষেত্রে সাহায্য করে।
- স্বয়ংচালিত: সংযোগকারী রড, ক্র্যাঙ্কশ্যাফ্ট, স্টিয়ারিং নাকল, হুইল হাব, ক্যামশ্যাফ্ট এবং ট্রান্সমিশন গিয়ারগুলি প্রায় সর্বজনীনভাবে নকল। একটি সাধারণ যাত্রীবাহী গাড়িতে 35-45 কেজি নকল ইস্পাত অংশ থাকে। নকল স্টিলের ক্লান্তি এবং প্রভাব প্রতিরোধের কারণেই এই নিরাপত্তা-গুরুত্বপূর্ণ উপাদানগুলি নিক্ষেপ করা হয় না।
- তেল এবং গ্যাস: ড্রিল বিট, ড্রিল কলার, বিওপি উপাদান, ভালভ বডি, ফ্ল্যাঞ্জ (ANSI/ASME B16.5), এবং সাবসি কানেক্টরগুলির জন্য চরম ডাউনহোল চাপ (কিছু অ্যাপ্লিকেশনে 15,000 psi পর্যন্ত কাজের চাপ) এবং ক্ষয়কারী পরিবেশ সহ্য করার জন্য ফরজিং প্রয়োজন। ASME/ANSI এবং API মান এই উপাদানগুলির অনেকগুলির জন্য ফরজিং বাধ্যতামূলক৷
- মহাকাশ: ল্যান্ডিং গিয়ার স্ট্রট, উইং অ্যাটাচ ফিটিং, ইঞ্জিন মাউন্ট এবং টারবাইন ডিস্কগুলি উচ্চ-শক্তির অ্যালয় স্টিল এবং সুপার অ্যালয় থেকে নকল করা হয়। অ্যারোস্পেস শিল্পের ট্র্যাসেবিলিটি, প্রত্যয়িত উপাদান পরীক্ষার রিপোর্ট এবং অ-ধ্বংসাত্মক পরীক্ষার জন্য কঠোর প্রয়োজনীয়তাগুলি কাঠামোগত এয়ারফ্রেম উপাদানগুলির জন্য ডিফল্ট পছন্দকে জালিয়াতি করে।
- বিদ্যুৎ উৎপাদন: স্টিম টারবাইন রোটর, জেনারেটর শ্যাফ্ট এবং পারমাণবিক এবং প্রচলিত বিদ্যুৎ কেন্দ্রে চাপের জাহাজের মাথাগুলি উৎপাদিত বৃহত্তম ফোরজিংসের মধ্যে রয়েছে — একক ওপেন-ডাই ফোরজিংস 150-300 টন ওজনের হতে পারে। 30-60 বছর ধরে সম্মিলিত তাপীয় এবং যান্ত্রিক চাপের অধীনে কাজ করা উপাদানগুলির জন্য প্রয়োজনীয় উপাদানের অখণ্ডতা শুধুমাত্র নিয়ন্ত্রিত ফোরজিং এবং তাপ চিকিত্সার মাধ্যমে অর্জন করা যায়।
- খনির এবং নির্মাণ সরঞ্জাম: বুলডোজার ট্র্যাক লিঙ্ক, খননকারী বালতি পিন, রক ক্রাশার হাতুড়ি, এবং ড্রিল রডগুলি গুরুতর প্রভাব এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধানের শিকার হয়। উচ্চ-ম্যাঙ্গানিজ এবং লো-অ্যালয় ইস্পাত ফোরজিংস এই অবস্থার অধীনে বিকৃতি এবং ফ্র্যাকচার প্রতিরোধ করে ঢালাই বিকল্পের চেয়ে অনেক ভাল।
- প্রতিরক্ষা: আর্টিলারি প্রজেক্টাইল, আর্মার-পিয়ার্সিং পেনিট্রেটর, ট্যাঙ্ক ট্র্যাকের উপাদান এবং বন্দুকের ব্যারেলগুলি সামরিক বৈশিষ্ট্যগুলি পূরণ করার জন্য নকল করা হয় যার জন্য নির্দিষ্ট কঠোরতা, দৃঢ়তা এবং মাত্রিক সামঞ্জস্যের প্রয়োজন হয় যা অন্যান্য প্রক্রিয়া দ্বারা অর্জন করা যায় না।
স্টিল ফোরজিংসের জন্য গুণমানের মান এবং সার্টিফিকেশন
প্রযোজ্য মান উল্লেখ না করে ইস্পাত ফোরজিংস ক্রয় ক্রেতাদের গুণগত পরিবর্তনশীলতা এবং অ-সঙ্গতিপূর্ণ অংশগুলির কাছে উন্মুক্ত করে দেয়। একটি ক্রয় আদেশ লেখার আগে ইস্পাত ফোরজিং গুণমান নিয়ন্ত্রণকারী প্রধান মানগুলি জেনে রাখা উচিত৷
- ASTM A668 / A668M: সাধারণ শিল্প ব্যবহারের জন্য কার্বন এবং খাদ ইস্পাত forgings জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন. 485 MPa (ক্লাস ডি) এর প্রসার্য শক্তি থেকে 830 MPa (ক্লাস L) পর্যন্ত যান্ত্রিক সম্পত্তির প্রয়োজনীয়তা সহ আটটি ক্লাস কভার করে।
- ASTM A182: নকল বা ঘূর্ণিত খাদ এবং স্টেইনলেস স্টীল পাইপ ফ্ল্যাঞ্জ, নকল ফিটিং এবং উচ্চ-তাপমাত্রা পরিষেবার জন্য ভালভ কভার করে। তেল এবং গ্যাস এবং রাসায়নিক প্রক্রিয়াকরণের স্পেসিফিকেশনে ব্যাপকভাবে উল্লেখ করা হয়েছে।
- ASTM A105: পরিবেষ্টিত এবং উচ্চ তাপমাত্রায় পাইপিং অ্যাপ্লিকেশনের জন্য কার্বন ইস্পাত forgings জন্য স্ট্যান্ডার্ড. এটি শিল্প পাইপিং সিস্টেমে ফ্ল্যাঞ্জ এবং ফিটিংগুলির জন্য সবচেয়ে সাধারণভাবে বলা-আউট স্পেসিফিকেশনগুলির মধ্যে একটি।
- API 6A / 6D: ওয়েলহেড এবং ক্রিসমাস ট্রি সরঞ্জাম (6A) এবং পাইপলাইন ভালভ (6D) জন্য আমেরিকান পেট্রোলিয়াম ইনস্টিটিউট মান। এই মানগুলি হাইড্রোকার্বন পরিষেবায় ব্যবহৃত নকল উপাদানগুলির জন্য উপাদানের শ্রেণি, পরীক্ষার প্রয়োজনীয়তা এবং ট্রেসেবিলিটি ডকুমেন্টেশনকে সংজ্ঞায়িত করে।
- এএমএস (অ্যারোস্পেস মেটেরিয়াল স্পেসিফিকেশন): SAE AMS মান যেমন AMS 2750 (তাপ চিকিত্সার জন্য পাইরোমেট্রি) এবং উপাদান-নির্দিষ্ট AMS গ্রেডগুলি (যেমন, 4340 স্টিলের জন্য AMS 6414) মহাকাশ ফোরজিংস পরিচালনা করে। সম্মতির জন্য নথিভুক্ত ফার্নেস ক্রমাঙ্কন, প্রত্যয়িত উপাদান পরীক্ষার প্রতিবেদন এবং প্রথম নিবন্ধ পরিদর্শন প্রয়োজন।
- ISO 9001 / IATF 16949: সাধারণ শিল্প (ISO 9001) এবং স্বয়ংচালিত (IATF 16949) ফরজিং সরবরাহকারীদের জন্য গুণমান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন। এই সার্টিফিকেশনগুলি নির্দেশ করে যে সরবরাহকারী একটি নথিভুক্ত মানের সিস্টেম পরিচালনা করে কিন্তু নির্দিষ্ট যান্ত্রিক বৈশিষ্ট্যগুলির সাথে পণ্যের সম্মতির নিশ্চয়তা দেয় না।
প্রতিটি জাল চালানের সাথে সর্বদা উপাদান পরীক্ষার রিপোর্ট (MTR), মাত্রিক পরিদর্শন প্রতিবেদন এবং NDE রিপোর্টের জন্য অনুরোধ করুন। সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, ফোরজ শপে সাক্ষী পরীক্ষা হল মহাকাশ এবং পারমাণবিক সংগ্রহের আদর্শ অনুশীলন।
Steel Forging সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ক্লোজড-ডাই স্টিল ফোরজিংসের জন্য সর্বনিম্ন অর্ডারের পরিমাণ কত?
বেশিরভাগ ক্লোজড-ডাই ফরজিং শপ নতুন টুলিং প্রকল্পের জন্য ন্যূনতম অর্ডারের পরিমাণ (MOQ) 100-500 পিস সেট করে, যদিও এটি অংশের আকার এবং জটিলতার দ্বারা পরিবর্তিত হয়। ছোট, সাধারণ অংশগুলির জন্য, কিছু দোকান 50-পিস ট্রায়াল রান বিবেচনা করবে। উচ্চ টুলিং খরচ হল প্রধান সীমাবদ্ধতা — কম অংশে ভাগ করা ডাই খরচ প্রতি-ইউনিট খরচ উল্লেখযোগ্যভাবে বৃদ্ধি করে। ওপেন-ডাই ফোরজিংসের কোনো ব্যবহারিক MOQ ন্যূনতম নেই যেহেতু কোনো কাস্টম টুলিংয়ের প্রয়োজন নেই।
স্টিলের ফোরজিংস তৈরি হতে কতক্ষণ লাগে?
নতুন টুলিং সহ ক্লোজড-ডাই ফোরজিংসের জন্য, লিড টাইম সাধারণত 10-16 সপ্তাহ চলে: ডাই ডিজাইন এবং ম্যানুফ্যাকচারিংয়ের জন্য 4-6 সপ্তাহ, প্রথম-আর্টিকেল ফোরজিং ট্রায়ালের জন্য 1-2 সপ্তাহ এবং তাপ চিকিত্সা এবং উত্পাদন অংশগুলির মেশিনিংয়ের জন্য 2-4 সপ্তাহ। ফোরজি শপের ক্ষমতা এবং স্টিলের বিলেটের প্রাপ্যতার উপর নির্ভর করে বড় অংশের জন্য ওপেন-ডাই ফোরজিংস 8-20 সপ্তাহ সময় নিতে পারে। বিদ্যমান ডাইস থেকে রিপিট অর্ডার সাধারণত 4-8 সপ্তাহের হয়।
কার্বন ইস্পাত হিসাবে একই সরঞ্জাম ব্যবহার করে স্টেইনলেস স্টীল নকল করা যেতে পারে?
হ্যাঁ, একই হাতুড়ি এবং প্রেস ব্যবহার করা হয়, কিন্তু স্টেইনলেস স্টীল - বিশেষ করে অস্টেনিটিক গ্রেড - এর উচ্চ প্রবাহের চাপের কারণে সমতুল্য তাপমাত্রায় কার্বন স্টিলের তুলনায় উচ্চ ফোরজিং শক্তির প্রয়োজন হয়। একটি নির্দিষ্ট কার্বন ইস্পাত অংশের আকারের জন্য রেট করা একটি প্রেসকে ডি-রেট করা প্রয়োজন হতে পারে বা স্টেইনলেসে স্যুইচ করার সময় অংশটিকে ছোট অপারেশনে বিভক্ত করতে হবে। উচ্চ ইন্টারফেস চাপ এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম অক্সাইড স্কেলের কারণে স্টেইনলেস স্টীল ফোরজি করার সময় ডাই লাইফও সাধারণত ছোট হয়।
গরম ফোরজিং কি গরম ফোরজিং থেকে আলাদা?
হ্যাঁ। কোল্ড ফোরজিং এবং হট ফোরজিংয়ের মধ্যে তাপমাত্রার সীমার মধ্যে উষ্ণ ফোরজিং করা হয় - সাধারণত স্টিলের জন্য 650-950°C। এই তাপমাত্রায়, প্রবাহের চাপ ঘরের তাপমাত্রার তুলনায় কম থাকে (গঠন সহজতর করে), কিন্তু ইস্পাত গরম ফোরজিংয়ে দেখা ভারী অক্সাইড স্কেল গঠন করে না। ফলাফল হল গরম ফোরজিংয়ের চেয়ে ভাল পৃষ্ঠের ফিনিস এবং শক্ত সহনশীলতা, কোল্ড ফোর্জিংয়ের চেয়ে কম প্রেস ফোর্স সহ। উষ্ণ ফোরজিং মাঝারি-জটিল অংশগুলির জন্য ব্যবহৃত হয় যেখানে পৃষ্ঠের গুণমান গুরুত্বপূর্ণ কিন্তু কোল্ড ফোরজিং শক্তি অব্যবহারিকভাবে বেশি হবে।
আমি কিভাবে একটি অঙ্কন সঠিকভাবে একটি ফরজিং নির্দিষ্ট করতে পারি?
একটি অঙ্কনের একটি সম্পূর্ণ ফোরজিং স্পেসিফিকেশন অন্তর্ভুক্ত করা উচিত: ইস্পাত গ্রেড (ASTM, AISI, বা AMS উপাধি), তাপ চিকিত্সার অবস্থা এবং প্রয়োজনীয় কঠোরতা বা প্রসার্য/ফলন শক্তি, খসড়া কোণ প্রয়োজনীয়তা, ফিললেট এবং কোণার রেডিআই ন্যূনতম, নকল পৃষ্ঠের জন্য পৃষ্ঠ ফিনিস (Ra মান), এনডিই ইউটি পদ্ধতিতে অনুমোদিত ফ্ল্যাশ এক্সটেনশন, বিভাজন পদ্ধতি এবং গ্রহণযোগ্যতা (প্রয়োজনীয়) প্রযোজ্য উপাদান পরীক্ষার রিপোর্ট প্রয়োজনীয়তা. প্রযোজ্য ASTM স্ট্যান্ডার্ড (যেমন, ASTM A668, ক্লাস F) উল্লেখ করা সমস্ত উপাদান এবং পরীক্ষার প্রয়োজনীয়তাগুলিকে পরিষ্কারভাবে একত্রিত করে৷
